电力电子技术之单相电压型逆变电路（1）
半桥逆变电路
◆在直流侧接有两个相互串联的足够大的电容，两个电容的联结点便成为直流电源的中点，负载联接在直流电源中点和两个桥臂联结点之间。
◆工作原理
☞设开关器件V1和V2的栅极信号在一个周期内各有半周正偏，半周反偏，且二者互补。
☞输出电压uo为矩形波，其幅值为Um=Ud/2。
☞电路带阻感负载，t2时刻给V1关断信号，给V2开通信号，则V1关断，但感性负载中的电流io不能立即改变方向，于是VD2导通续流，当t3时刻io降零时，VD2截止，V2开通，io开始反向，由此得出如图所示的电流波形。

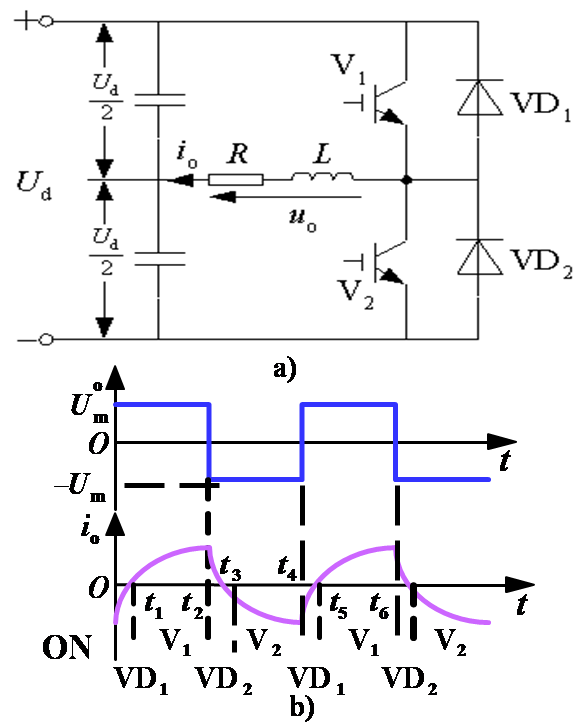

单相半桥电压型逆变电路及其工作波形
V1或V2通时，io和uo同方向，直流侧向负载提供能量；VD1或VD2通时，io和uo反向，电感中贮能向直流侧反馈。VD1、VD2称为反馈二极管,它又起着使负载电流连续的作用，又称续流二极管。
◆优点是简单，使用器件少；其缺点是输出交流电压的幅值Um仅为Ud/2，且直流侧需要两个电容器串联，工作时还要控制两个电容器电压的均衡；因此，半桥电路常用于几kW以下的小功率逆变电源。
单相半桥电压型逆变电路及其工作波形
