电力电子技术之单相电压型逆变电路（2）

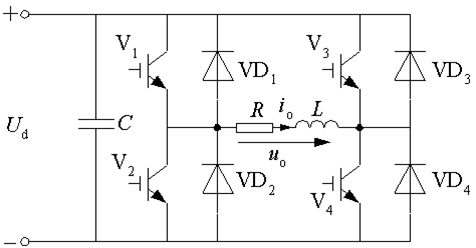

全桥逆变电路

移相调压方式
    ☞ V3的基极信号比V1落后θ（0＜q＜180°）。V3、V4的栅极信号分别比V2、V1的前移180°-θ。输出电压是正负各为θ的脉冲。
    ☞工作过程
       √t1时刻前V1和V4导通， uo=Ud。
       √t1时刻V4截止，而因负载电感中的电流io不能突变，V3不能立刻导通，VD3导通续流，uo=0。
       √t2时刻V1截止，而V2不能立刻导通，VD2导通续流，和VD3构成电流通道，uo=-Ud。
       √到负载电流过零并开始反向时，VD2和VD3截止，V2和V3开始导通，uo仍为-Ud。
       √t3时刻V3截止，而V4不能立刻导通，VD4导通续流，uo再次为零。
   ☞改变θ就可调节输出电压。

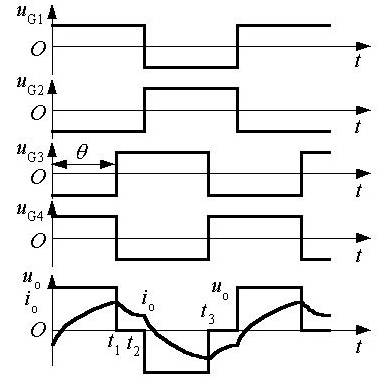

单相全桥逆变电路的移相调压方式

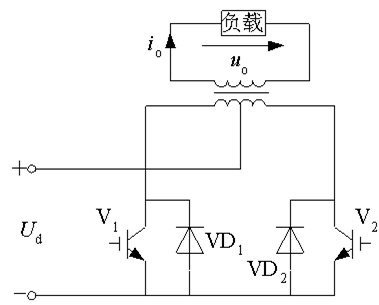

带中心抽头变压器的逆变电路

 ◆交替驱动两个IGBT，经变压器耦合给负载加上矩形波交流电压。
 ◆两个二极管的作用也是提供无功能量的反馈通道。
 ◆ Ud和负载参数相同，变压器匝比为1：1：1时，uo和io波形及幅值与全桥逆变电路完全相同。
 ◆与全桥电路相比较
  ☞比全桥电路少用一半开关器件。
  ☞器件承受的电压为2Ud，比全桥电路高一倍。
  ☞必须有一个变压器。

带中心抽头变压器的逆变电路
