电力电子技术之逆变电路的强迫换流
强迫换流（Forced Commutation）
☞设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。
☞通常利用附加电容上所储存的能量来实现，因此也称为电容换流。
☞分类
√直接耦合式强迫换流：由换流电路内电容直接提供换流电压。
√电感耦合式强迫换流：通过换流电路内的电容和电感的耦合来提供换流电压或换流电流。
☞直接耦合式强迫换流
√如图4-3，当晶闸管VT处于通态时，预先给电容充电。当S合上，就可使VT被施加反压而关断。
√也叫电压换流。
图4-3 直接耦合式强迫换流原理图
电感耦合式强迫换流

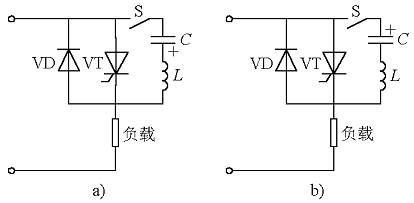

√图4-4a中晶闸管在LC振荡第一个半周期内关断，图4-4b中晶闸管在LC振荡第二个半周期内关断，注意两图中电容所充的电压极性不同。
√在这两种情况下，晶闸管都是在正向电流减至零且二极管开始流过电流时关断，二极管上的管压降就是加在晶闸管上的反向电压。
√也叫电流换流。
图4-4 电感耦合式强迫换流原理图
换流方式总结
1.器件换流只适用于全控型器件，其余三种方式主要是针对晶闸管而言的。
2.器件换流和强迫换流属于自换流，电网换流和负载换流属于外部换流。
3.当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而变为零，则称为熄灭。
