电力电子技术之逆变电路的换流方式分类

换流
电流从一个支路向另一个支路转移的过程，也称为换相。
研究换流方式主要是研究如何使器件关断。
换流方式分为以下几种
器件换流（Device Commutation）
☞利用全控型器件的自关断能力进行换流。
☞在采用IGBT 、电力MOSFET 、GTO 、GTR等全控型器件的电路中的换流方式是器件换流。
电网换流（Line Commutation）
☞电网提供换流电压的换流方式。
☞将负的电网电压施加在欲关断的晶闸管上即可使其关断。不需要器件具有门极可关断能力，但不适用于没有交流电网的无源逆变电路。
负载换流（Load Commutation）
☞由负载提供换流电压的换流方式。
☞负载电流的相位超前于负载电压的场合，都可实现负载换流，如电容性负载和同步电动机。

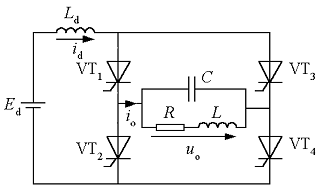

☞图4-2a是基本的负载换流逆变电路，整个负载工作在接近并联谐振状态而略呈容性，直流侧串大电感，工作过程可认为id基本没有脉动。
√负载对基波的阻抗大而对谐波的阻抗小，所以uo接近正弦波。
√注意触发VT2、VT3的时刻t1必须在uo过零前并留有足够的裕量，才能使换流顺利完成。

图4-2 负载换流电路及其工作波形
