电力电子技术之逆变电路的基本工作原理
逆变的概念
◆与整流相对应，直流电变成交流电。
◆交流侧接电网，为有源逆变。
◆交流侧接负载，为无源逆变，本章主要讲述无源逆变。
逆变与变频
◆变频电路：分为交交变频和交直交变频两种。
◆交直交变频由交直变换（整流）和直交变换两部分组成，后一部分就是逆变。
逆变电路的主要应用
◆各种直流电源，如蓄电池、干电池、太阳能电池等。
◆交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。
以单相桥式逆变电路为例说明最基本的工作原理
◆ S1~S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。

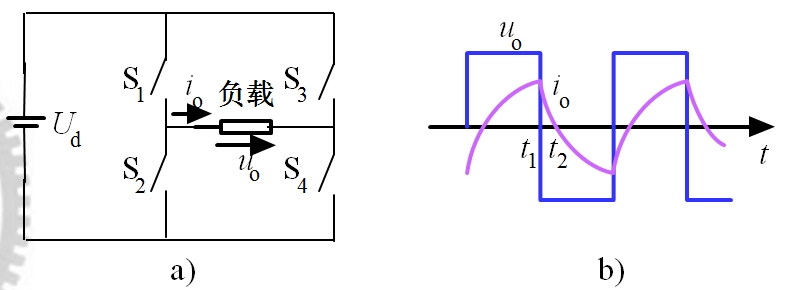

逆变电路及其波形举例
当开关S1、S4闭合，S2、S3断开时，负载电压uo为正；当开关S1、S4断开，S2、S3闭合时，uo为负，这样就把直流电变成了交流电。
改变两组开关的切换频率，即可改变输出交流电的频率。
电阻负载时，负载电流io和uo的波形相同，相位也相同。
阻感负载时，io相位滞后于uo，波形也不同。
