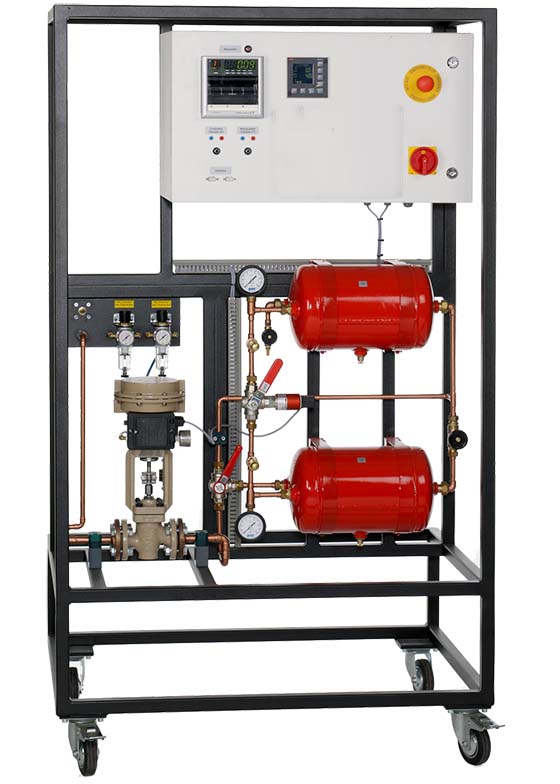

YUY-RT532压力控制实验装置
过程基本法与使用压力控制，例如，工业元件控制工程
产品特点
实验用引入的压力控制的一个例子控制工程；
该系统用工业中常用的组件构建；
数字控制器，可自由选择的参数：P，I，D和所有组合；
集成双通道线记录仪；
可选过程控制软件ZYRT650.50可用；
通过Profibus接口可能完整的网络体系的构建；
技术说明
提供了全面实验介绍了控制性工程使用压力控制的一个例子的基本原理。
气压控制系统是一个二阶系统它包括通过流量控制阀互连的两个直列压力罐。在第二个罐的附加阀可能使得空气震动，因此可用于模拟扰动变量。压力传感器测量第二容器中的压力。所使用的控制器是先进的数字工业控制器。循环中的致动器是具有标准化的电流信号输入操作气动控制阀。受控变量X和操作变量Y是直接在集成的2通道线路记录仪作图。另外，该变量可以利用开关柜实验插孔的模拟信号。这使得外部记录设备，如示波器或平板绘图仪，来进行连接。
过程控制软件（ZYRT650.50）可选配,该软件可进行包括从ZYRT512多个教练的完整的网络体系建设 - ZYRT系列552关键过程变量也可以被表示，并且控制功能执行。
结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
-控制性工程基本原理；
-实际工业控制工程部件：控制器，传感器，执行器；
-工业控制器的操作和参数；
手动（通过键盘）；
使用ZYRT650.50过程控制软件；
-控制响应；
一阶控制系统；
二阶控制系统；
-对干扰和控制响应研究；
-控制器优化；
-打开和关闭控制回路的性能研究；
-使用外部设备过程变量的处理，如示波器或绘图仪；
-用附件ZYRT650.50和其他连接在一起：熟悉的过程控制软件和使用。
技术数据
2压力罐
-容量：10L每一个；
-最大压力：最大10bar；
-工作压力：6bar；
压力传感器：0...6bar；
气动调节阀
-连接法兰：DN15；
-KVS：0.1m³/h；
-引用变量：4...20mA；
-行程：15mm；
-特性曲线等百分比
线记录仪
-2X4 ...20mA；
-进给速度0...3600毫米/h；
阶梯式控制器；
-过程变量X，Y模拟信号：4...20mA。
尺寸和重量
长宽高：1000x700x1750mm
重量：约110Kg
