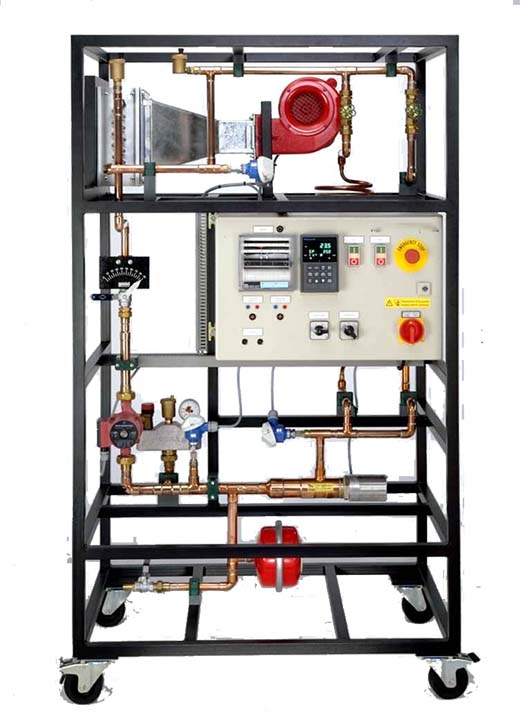

YUY-RT542温度控制实验装置
过程基本法与使用的温度控制，例如，工业元件控制工程
产品特点
实验采用引进温度控制的一个例子控制工程；
该系统与组件的构建工业中常用的；
数字控制器，可自由选择的参数：P，ID和所有组合；
控制器配置：连续控制器2点或3点控制器；
集成双通道线记录仪；
可选过程控制软件ZYRT650.50可用；
一个完整的网络系统可以与Profibus接口来构造；
技术说明
提供了全面的实验，介绍了控制工程使用温度控制的一个例子的基本原理。
循环泵提供闭合回路的水。水的流量可以由手工操作阀来调节。环路中还包含旋入式加热器带风扇的热交换器和三个集成热电偶用于温度测量。停滞时间可通过使用处理延迟不同的长度来表示。晶闸管功率控制器被用作致动器。所使用的控制器是先进的数字工业控制器，它可以被配置为连续的或者开关装置，并且可以激活通过执行机构或者风扇的加热器，受控变量X和操控变量Y是直接在集成2通道线路作图记录仪。另外，该变量可以利用作为模拟信号在开关柜上的插孔。这使得外部记录设备，如示波器或平板绘图仪，来进行连接。
过程控制软件（ZYRT650.50）可选配，该软件可进行包括从ZYRT512多个实验装置完整的网络体系建设 - ZYRT系列552，关键过程变量也可以被表示，并且控制功能执行。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
-控制工程基本原理；
-真正的工业控制工程部件：控制器，传感器，执行器；
-操作，配置和当地的工业控制器的参数设置；
手动（通过键盘/控制器软件ZYRT450.14）；
使用ZYRT650.50过程控制软件；
-控制响应；
开关控制（2点/3点控制器）；
连续控制；
停滞时间；
-干扰和控制响应研究；
-控制器优化；
-打开和关闭控制回路的性能研究；
-使用外部设备过程变量处理，如示波器或绘图仪；
-连同附件ZYRT650.50和其他实验装置（ZYRT512 - 532 ZYRT，ZYRT552）：熟悉和使用过程控制软件；
技术数据
泵，3级
-最大功耗：70W；
-最大流量：3.6m³/h；
-最大头为：4m；
旋入式加热器：2KW；
热交换器：约表面积2.8m²；
风扇
-输出功率：250W；
-最大，流量：780m³/h；
-最大，压差：430Pa；
-速度：2880min-1；
热电偶：J型：0...200℃；
晶闸管电源控制器最大负载电流：25A；
线记录仪
-14 ...20mA时，1×0...20mA；
-进给速度0...3600毫米/h踩；
调节器
-过程变量X，Y作为模拟信号：4...20mA；
尺寸和重量
长宽高：1000x700x1750mm；
重量：约120Kg；
