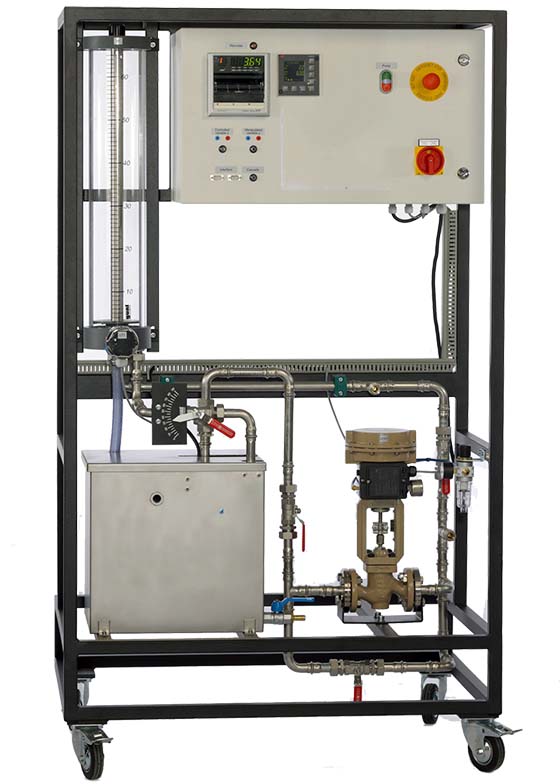

YUY-RT512液位控制实验装置
过程基本法与使用液位控制，例如，工业元件控制工程
产品特点
实验采用引入液位控制的一个例子控制工程；
该系统与组件的构建以工业中常用；
数字控制器，可自由选择的参数：P，ID和所有组合；
集成双通道线记录；
可选过程控制软件ZYRT650.50可用；
通过Profibus接口能够完整的网络体系构建；
技术说明
提供了全面介绍了控制工程使用液位控制的一个例子的基本原理。
泵从储罐到透明液位控制罐提供水。液位测量的压力传感器安装在液位控制的罐的底部。所使用的控制器是先进的数字工业控制器。在控制回路中的致动器是用一个电 - 气动定位器气动操作控制阀。在出口的线A球阀使得能够限定将要产生干扰变量。受控变量X和操纵变量Y是直接在集成2通道线路记录仪作图。另外，该变量可以利用的模拟信号以对开关柜实验插孔。这使得外部记录设备，如示波器或平板绘图仪，来进行连接。
过程控制软件（ZYRT650.50）可选配。该软件可进行包括从ZYRT512多个教练的完整的网络体系建设 - ZYRT系列552。关键过程变量也可以被表示，并且控制功能执行。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
-控制工程的基础知识
-真正的工业控制工程部件：控制器，传感器，执行器
-工业控制器的操作和参数
手动（通过键盘）
使用ZYRT650.50过程控制软件
-对干扰和控制响应研究
-控制器优化
-打开和关闭控制回路的性能研究
-使用外部设备过程变量的处理，如示波器或绘图仪
-与附件ZYRT650.50和其他教练（ZYRT522 - 552 ZYRT）一起：熟悉和使用的过程控制软件
技术数据
储存罐：30L
离心泵
-功耗：250W
-最大流量：150L/min
-最大头：7m
-速度：2800min-1
电平控制箱
-最大 7L
-级别：0...0,6m
压力传感器：0...100mbar
气动控制阀DN20
-KVS：4,0m³/h
-引用变量：4...20mA
-标称行程：15mm
-特性曲线等百分比
线记录仪
-2X4 ...20mA
-进给速度0...7200mm/h
阶梯式控制器
-过程变量X，Y模拟信号：4...20mA
尺寸和重量
长宽高：1000x700x1750mm
重量：约124Kg
