火灾消防联动自动报警系统设计

本文设计了一套火灾自动报警/消防联动系统，监测火灾发生情况，及时报警; 同时控制器根据事先设定，执行相应的联动灭火功能。

1、系统构成及功能

该工程依据国家颁布的有关消防法规GB50116-2008《火灾自动报警系统设计规范》、GB50016-2006《建筑设计防火规范》和GB 50045-1995《高层民用建筑设计防火规范》等进行设计。系统选用海湾安全技术有限公司的GST 系列设备，由设在消防控制中心的火灾报警控制器( 联动型) 、消防广播系统、消防电话系统、CRT 彩色图文显示系统组成，并配置专用消防报警系统软件，负责整个大楼的火灾预警、火警及消防指挥调度工作。现场设备由火灾探测器、监视模块、控制模块、手动报警按钮、声光讯响器、消火栓报警按钮等组成。

1．1探测器选型

该系统使用的火灾探测器均为海湾公司的GST系列智能型火灾探测器，探测器内均安装有单片机，可完成对现场环境参数的采集和处理，并对环境的状态进行判定。探测器上电后，计算机可对传感器采集到的环境参数( 如烟雾、水气、粉尘等) 信号进行分析判断，并向火灾报警控制器传送正常、火警、污染、故障等状态信号，极大地降低误报率。当判定现场发生火灾时，探测器将火警信息上传至控制器。控制器在收到火警信号后，根据不同设定模式，即自动确认或手动确认，作出相应的反应。探测器与控制器采用无极性信号二总线技术，整个报警系统的布线极大简化，便于工程安装、线路维修，降低了工程造价。系统还设有总线故障报警功能，随时监测总线工作状态，保证系统可靠工作。

探测器的选择如表1 所示。

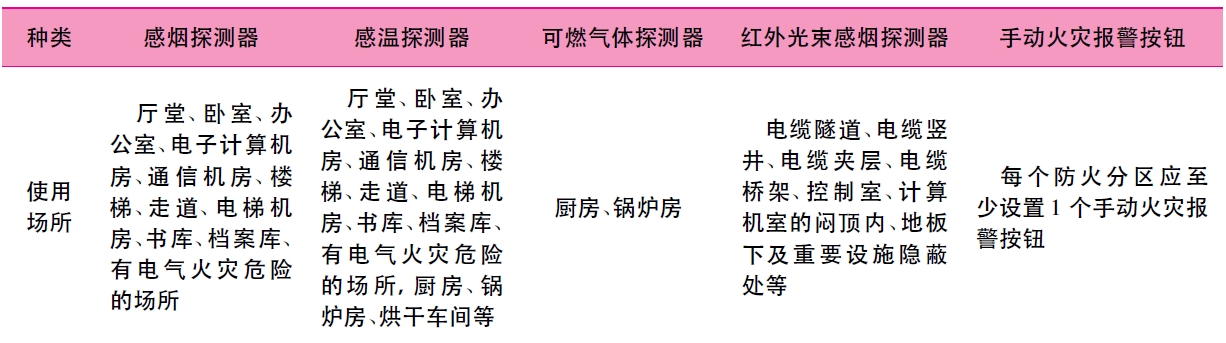

表1 探测器的选择

1．2报警模式设计

控制器收到火警信号后，有两种确认模式，一种是自动确认模式，另一种是手动确认模式。控制器根据设定作出相应反应。

(1) 自动确认模式。在控制器内预设定的火灾报警区域中，如果存在1个火灾探测器报警，并有1 个手动报警按钮按下; 或同一防火分区存在2 个或2 个以上的火灾探测器报警( 不能仅用1 个火灾探测器报警信号) ，则火灾报警控制器自动确认火警。火警确认后，火灾报警控制器将发出信号，并按照设定的联动逻辑控制相应的联动设备。

( 2) 手动确认模式。当控制区域有一个火灾探测器报警时，值班人员通过人工方式( 如通过闭路电视监控系统) 对现场的火灾进行确认后，可按下控制器上的"确认"键对现场火灾进行确认。控制器将发出信号，并按照设定的联动逻辑控制相应的联动设备。

1．3火灾报警控制器选型

火灾报警控制器选用海湾公司的JB-QBGST500型火灾报警控制器( 联动型) ，控制器可完成自动及手动控制外接消防被控设备，其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出两种方式，系统内的任一地址编码点既可由各种编码探测器占用，也可由各类编码模块占用，设计灵活方便。

2、消防联动控制的设计

(1) 消防泵、自动喷淋泵、防烟和排烟设备等控制电压为AC 220 V 或AC 380 V，消防联动控制模块的输出信号选用脉冲信号( 不是自保持接点信号) ，受控对象控制命令的保持靠自身控

制柜的二次电路来完成。这种设计，满足了GB50045-1995 中规定的各类消防用电设备在火灾期间最少持续供电时间要求( 如自动喷水灭火系统火灾延续时间为1 h，消火栓为2 h，排烟风机在排烟管道总出口处的气流温度未达到280 ℃前，应一直处于工作状态) 。消防水泵、防烟和排烟风机的起停，除自动控制外，还应能手动直接控制。

(2) 防火卷帘的控制也要特别注意。疏散通道上的防火卷帘两侧，应设置专用的感烟及感温探测器组及其警报装置，且两侧应设置手动控制按钮，并应有防误操作措施。疏散通道上的防

火卷帘，应按下列程序自动控制下降: 感烟探测器动作后，卷帘下降至距地( 楼) 面1． 8 m; 感温探测器动作后，卷帘下降到底。用作防火分隔的防火卷帘、门任一侧的火灾探测器动作后，卷帘应下降到底。感烟、感温火灾探测器的报警信号及防火卷帘的关闭信号应送至消防控制室。

(3) 消火栓泵的起停，应由消火栓箱内消火栓报警按钮控制，此按钮的动作信号在报警控制器上显示。喷淋泵的联动可以用火灾探测器动作信号、报警阀( 或压力开关) 信号相"与"后联动; 喷淋泵还应能手动直接控制。

(4) 火灾报警控制器自动确认火警，火灾报警后，停止有关部位的防烟和排烟风机、排烟阀、控制挡烟垂壁等疏散设施，并接收其反馈信号。这类疏散设施是由同一防火分区中，1 个感烟探测器报警、并有1 个手动报警按钮按下; 或同一防火分区存在2 个或2 个以上的感烟探测器报警后联动控制。

3、设计中的其他注意事项

(1) 电源容量计算。DC 24V 直流不间断电源设置与建筑的规模、供电距离、作为负载的联动设备的数量有关。要确保系统配置的电源电流容量足够。应注意消防设备的负载特性除纯阻性以外，还有容性负载。所以，电源除满足稳态电流需求外，还应满足冲击电流( 对消防设备一般称为启动/动作电流) 的需求。应保证线路末端电压大于用电设备的最小工作电压。对于

供电距离远的系统应考虑采用区域供电的办法，可选用智能网络电源箱。

(2) 系统布线。系统布线应按照设备布线要求选型和布置，并注意不能超过要求的最大长度。

(3) 编码点总数计算。各类探测器、手动火灾报警按钮、消火栓按钮、编码声光警报器、各类GST-LD 控制模块占1 个地址编码; 仅GST-LD-8303 双输入输出模块占2 个地址编码。
