铂热电阻温度特性测试实验--传感器实验

一、实验目的：
了解铂热电阻的特性与应用。
二、实验仪器：
智能调节仪、PT100（2只）、温度源、温度传感器实验模块。
三、实验原理：
利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。当温度变化时，感温元件的电阻值随温度而变化，这样就可将变化的电阻值通过测量电路转换电信号，即可得到被测温度。
四、实验内容与步骤
1．重复温度控制实验，将温度控制在50⁰C，在另一个温度传感器插孔中插入另一只铂热电阻温度传感器PT100。
2．将±15V直流稳压电源接至温度传感器实验模块。温度传感器实验模块的输出Uo2接实验台直流电压表。
3．将温度传感器模块上差动放大器的输入端Ui短接，调节电位器Rw4使直流电压表显示为零。
4．按图48-1接线，并将PT100的3根引线插入温度传感器实验模块中Rt两端（其中颜色相同的两个接线端是短路的）。

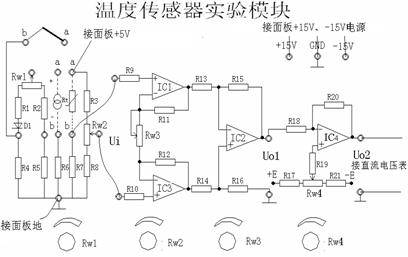

图48-1
5．拿掉短路线，将R6两端接到差动放大器的输入Ui，记下模块输出Uo2的电压值。
6．改变温度源的温度每隔5⁰C记下Uo2的输出值。直到温度升至120⁰C。并将实验结果填入下表。

T（℃）

Uo2（V）

表48-1
三、实验报告
根据表48-1的实验数据，作出U_O2-T曲线，分析PT100的温度特性曲线，计算其非线性误差。
