弯头阻力实验--流体力学实验装置

一、实验目的
学习管路阻力损失（ hf ）、管路摩擦系数（λ）、管件局部阻力系数（ζ）的测定方法，并通过实验了解它们的变化规律，巩固对流体阻力基本理论的认识；学习对数坐标纸的用法；了解压力传感器的工作原理。
二、实验任务
测定流体流经直管时的摩擦系数与雷诺系数的关系；测定流体流动属滞留状态时，直管摩擦系数与雷诺系数的关系；测定90º标准弯头的局部阻力系数。
三、局部阻力系数测定试验方法及其理论原理根据局部阻力系数的定义：

式中：λ——局部阻力系数。
只要测出流体经过管件时的阻力损失

以及流体在名义直径和关键相同的管路中的流速ｕ和阻力损失

，即可计算出阻力系数。流体经过关键是的阻力损失

的测定与直管阻力测定方法相同，不过在测定阻力损失时，测定孔不能再紧靠管件处，否则静压强差难以测定。另外，还有一个重要原因，即管件的阻力损失不仅是流体通过管件的损失，还包括由于流体通过管件时，其前后扰动加强，使得前后一小段管子内管壁摩擦增加的损失。通常测压孔都开设在距管件一定距离的管子上，这样测出的阻力损失包括了管件和直管两部分，因此，计算管件阻力损失时应扣除直管的阻力损失。

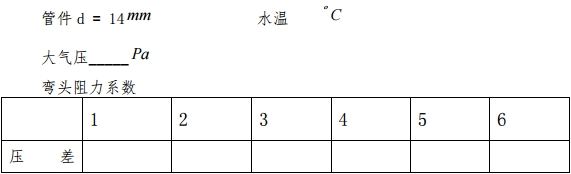

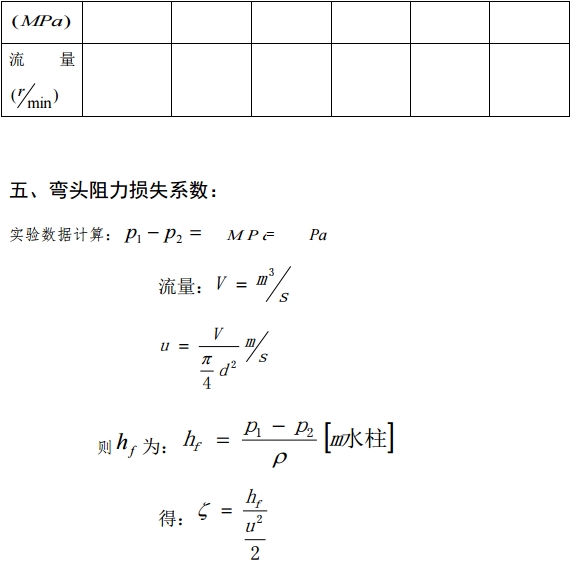

四、实验记录及数据处理
