电力电子器件归类
电力电子器件归类
按照器件内部电子和空穴两种载流子参与导电的情况
单极型：肖特基二极管、电力MOSFET和SIT等。
双极型：基于PN结的电力二极管、晶闸管、GTO和GTR等。
复合型 ：IGBT、SITH和MCT等。

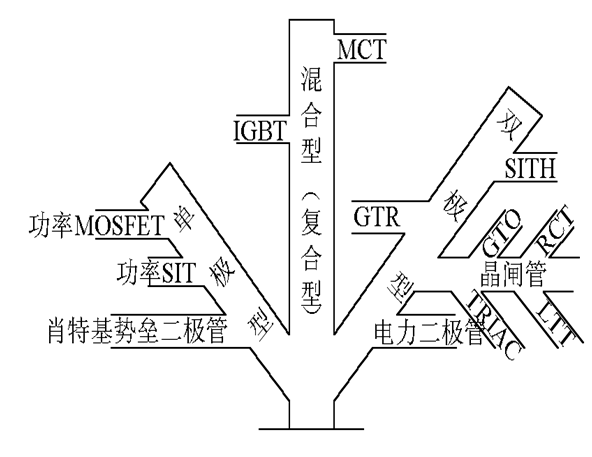

电力电子器件分类“树”
按驱动类型
1.电压驱动型器件
单极型器件和复合型器件。
共同特点是：输入阻抗高，所需驱动功率小，驱动电路简单，工作频率高。
2.电流驱动型器件
双极型器件。
共同特点是：具有电导调制效应，因而通态压降低，导通损耗小，但工作频率较低，所需驱动功率大，驱动电路也比较复杂。
按控制信号的波形
1.电平控制型器件
电压驱动型器件和部分电流驱动型器件（如GTR）
2.脉冲触发型器件
部分电流驱动型器件（如晶闸管和GTO）
电力电子器件的现状和发展趋势
20世纪90年代中期以来，逐渐形成了小功率（10kW以下）场合以电力MOSFET为主，中、大功率场合以IGBT为主的压倒性局面，在10MVA以上或者数千伏以上的应用场合，如果不需要自关断能力，那么晶闸管仍然是目前的首选器件 。电力MOSFET和IGBT中的技术创新仍然在继续，IGBT还在不断夺取传统上属于晶闸管的应用领域 。宽禁带半导体材料由于其各方面性能都优于硅材料，因而是很有前景的电力半导体材料 。
