农机整机构造与维修实训室

设备配置清单

序号	品名	规格/型号	数量
1	农机设备在线检测综合实训台	4YB-2	1
2	手扶拖拉机	12马力	1
3	三轮农用车	时风单缸	1
4	四轮拖拉机	泰红双缸40王	1
5	小型播种机	玉米/小麦/黄豆/播种机	1
6	小型收割机	庆利自走式	1
5	植保无人机	GST-620S 6轴载重20公斤	1

设备技术参数
1.农机设备在线检测综合实训台

一、实验实训整车
本实训  全新 整车 以原车为基础、配合教学实训排故示教板，了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。
主机指标：
全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机（动力：18马力）。
机器型号4YB-2；
籽粒损失≤2%；
机器型式悬挂式玉米收割机；
籽粒破碎率≤1%；
配套动力18-32马力；
切碎长度合格率≥90%；
收获行数2行；
茎杆粉碎还田型式旋切式；
作业幅度行距50-80厘米；
穗箱容积0.96立方米；
外形尺寸4500X1300X；
作业效率3-5亩/小时
外形（长X宽X高)；4500*1300*2650mm；
果穗损失率；≤3%
收获机整机重量；600公斤；
二、整车电控系统实训台（1套）
1、整车电控系统实训台功能：
（1）整车电控系统实训台用于整车电控系统的教学与实训，包含整车电控系统部分：发动机电控系统、灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训。
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车电器电控系统的检测实训。
（9）可实现整车保养与维护操作。
（10）可实现整车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
三、设备配置
（1）实训整机;
（2）包括实训台，测量面板，故障设置系统等；
（3）专用全套线缆1套，能实现实训台与整车电控电器系统对接；
（4）教学板台架（电控电器系统）
 教学板外形：约1240*650*1700mm,安装原理面板（采用4mm铝塑板UV平板喷绘）与检测端子。
（5）使用说明书、实验指导书、原车维修手册。

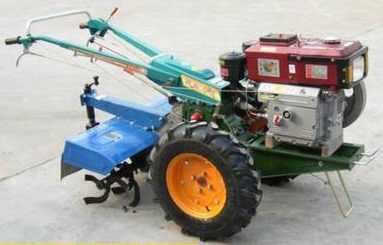

2.手扶拖拉机

12匹马力手扶拖拉机是一种小型拖拉机。
由发动机，底盘、电气等系统组成的主要用于牵引和运输的多用途行走机械。手扶拖拉机能行驶是靠内燃机的动力经传动系统，获得驱动扭矩的驱动轮再通过轮胎花纹和轮胎表面给地面小、向后的水平作用力（切线力），这个反作用力就是推动拖拉机向前行驶的驱动力（也称喂推进力）。结构简单，功率较小，适于小块耕地。由驾驶员扶着扶手架控制操纵机构、牵引或驱动配套农具进行作业。
特点：该产品具有功率大、体积小、重量轻、易启动、耗油低、可靠性好、操作维修方便、用途广等特点，广泛应用于手扶拖拉机、农用三轮车、水泵、发电机组、小型船舶、粉碎机、小型工程机械等机械的配套动力。并搭配旋耕机微耕机使用。

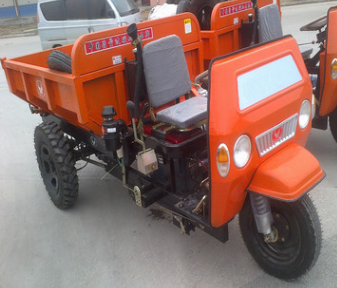

3.三轮农用车

技术参数
A、动力强劲
1、匹配国产名优发动机（195单缸柴油机），配套动力强劲，可靠性高。
2、可选装常发、常柴、时风等名牌发动机，配套动力多样性，满足不同用户需求。
3、电动柴油机采用新式减速起动机，强劲动力，启动更迅速。
B、技术先进
1、车架、后桥整体优化设计，作业稳定性更高，高强度碳钢焊接、防锈烤漆处理。
2、采用新型四槽加重、干式、单片联动双作用离合器，扭矩储备系数大、传递能力高，动力传输更强劲。
3、采用独立的液压供油系统，可选装单、双路液压输出，满足不同地区、市场的需求。
4、可选装高低速后桥，速度匹配更合理、操作轻便，低速爬行档可满足矿山及复杂路况的需求，作业效率更高。
5、采用国际通用O型密封圈结构制动，制动可靠性强，安全性高。
6、配装沙漠油式双层连体空滤器，滤清效果更好。
C、作业高效
1、离地间隙高，作业通过性好，可完成多种形式作业。
2、加大、加厚焊接油箱，容量大、作业时效长，可满足多种作业需求。
D、驾驶舒适
1、方向机采用单级齿轮齿条转向系统，自动间隙补偿功能，操作更舒适。
2、驾驶角度符合人体化设计，操纵轻便、灵活、减震性能适中。

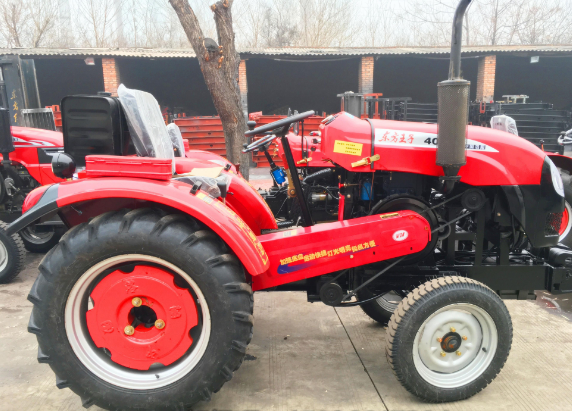

4.四轮拖拉机

双缸40王,小四轮拖拉机;
功率: ＞18.40千瓦;
农机类型: 四轮拖拉机;
发动机类型: 多缸柴油机;
驱动形式Type两驱;
整机尺寸Lenght mm2800宽widht 1 250高(至消声器项) Height 1920;
前轮距Front m 1000 1100 (可调);
D inensions轮距Tread of Tractor;
后轮距Rear m1000 1500(可调) ;
车架中拖型
最小离地间除Min. Ground Clearance350m;
质量Dry Mass Kg950;
型号Model40王;
发动机形式Type 主式Engine;
工作缸数Number of cylinder 个2;
前轮Front500 16;
轮胎Type后轮Rear950- 24;
离合器Clutch加大;
转向器Steer ing 液压助力转向;
变速箱Gear box(4+1) 2;
动力输出PIO r/min540;
气判装置water cool 选装(加400);
水冷散热箱无;
选配农具150型旋耕机;

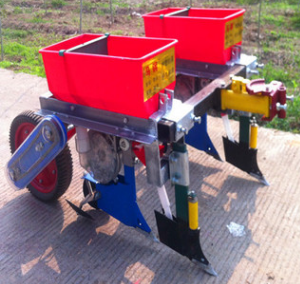

5.小型播种机

技术参数
行精播机施肥机;
新型播种机，是在原来的产品基础上进一部完善，播种更准确，化肥种子同时播，适合土壤比较板结和麦茬播种，肥料种子大小多少都能进行调节，坚固耐用。
播种机与手扶拖拉机牵引座连为一体，随手把能灵活升降，具有结构简单，造价低廉，操作方便等优点，是配套手扶拖拉机的一种小型播种机。
6-12匹手扶拖拉机专用玉米/小麦/黄豆/播种机。多功能精播机 行距可调，下种量可调加厚型，一天可播种5-10亩，本机具有结构谨凑，方便可调；

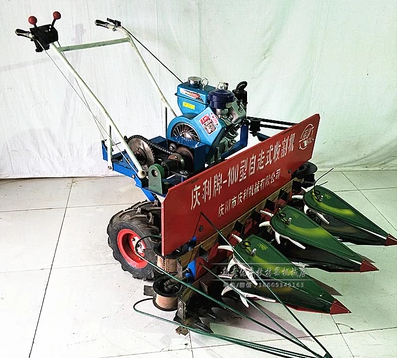

6.小型收割机

主要技术参数：
割幅宽度：1米
动力：2.75马力风冷柴油机
行走方式：自走手扶式
整机重量：140公斤

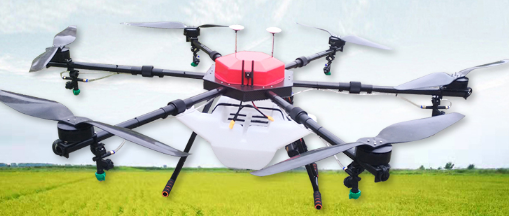

7.植保无人机

GST-620S 6轴载重20公斤
产品轴距:160CM ;
折叠后尺寸:长95宽95高 65CM;
空机重量:14KG;
负载容量:16L;
标准起飞重量: 36KG;
最大起飞重量: 40KG;
飞行时间:10- 15分钟;
喷洒流量:2.4L/min (可调);
作业速度:0-8米/分钟;
喷洒宽度:5M;
充电时间:40-50min;
喷洒类型:压力式喷头;
电机型号:8318 ;
螺旋桨型号: 3090;
电机KV:120;
最大拉力:16KG;
