智能楼宇内电缆布线施工技术

1 智能楼宇建筑群线缆布线
1. 1 地下管道电缆敷设
第一，敷设地下管道电缆的塑料外护套会因温度过低变硬，在牵引敷设时容易损坏，产生裂痕等现象，因此在寒冷地区或气温过低的季节，不宜敷设塑料外护套的管道电缆。智能小区的管道长度较短，电缆对数不多，应尽可能采用机械方式牵引电缆。为了减少对电缆外护套的磨损，加快牵引电缆的速度，在管孔内的电缆外护套上宜采用石蜡油、滑石粉等润滑剂进行涂抹，以减少摩擦阻力。地下管道电缆应尽量连续多段敷设，一段牵引的最大长度应根据电缆线对多少、芯线线径、电缆单位长度重量以及管道路由的具体情况考虑，一般不宜超过500 m。敷设管道电缆时应有防潮措施，必须保持现场无积水，入孔内干燥。
第二，管道电缆的安排布置和敷设后的工作管道电缆敷设完毕后，应检查电缆在管孔内是否平直，有无明显刮痕和损伤，电缆在人孔或手孔中的位置是否正确，排列是否整齐妥善。管道电缆在引出管孔的150mm 以内不应有弯曲，应按设计要求堵塞穿放电缆管孔四周的空隙。
1. 2 架空电缆施工
利用架空杆路( 分为通信专用杆路和与其他系统合用杆路两种) 悬挂电缆有非自承式和自承式两种方式。
首先，非自承式架空电缆的结构是以全塑电缆为主。由于非自承式架空电缆需要将吊线和电缆分成两次敷设，施工程序较多，施工中应注意以下要求:
第一，装设电缆吊线夹板。
第二，装设电缆吊线。
第三，挂放架空电缆，有定滑轮托挂法和预挂电缆挂钩法。
其次，自承式架空电缆的施工。
第一，自承式架空电缆布放施工一般采用定滑轮牵引法。
第二，布放自承式架空电缆的方法要正确，不得将电缆盘倒置，以免造成电缆扭花较多的现象。
第三，自承式架空电缆在电杆上装设吊线夹板的位置，在整段路由上应始终一致，尽量使电缆在电杆上平直、整齐而美观。
第四，自承式架空电缆的垂度，应根据通信线路所在地区的气象条件来确定，电缆布放后，必须收紧到一定垂度。
第五，自承式架空电缆所用的安装铁件和附件应完整无损伤，安装要求符合规定，牢固可靠，保证切实有效，具有标准规定的机械强度。
1. 3 墙壁电缆施工
敷设墙壁电缆前，应根据设计文件要求检查电缆，确定无误时，才能敷设。墙壁电缆的各种终端和中间支持物应装设牢固、稳定可靠，严禁用木塞固定电缆，要求线缆横平竖直、整齐美观。墙壁电缆的路由和位置应尽量隐蔽安全、平直短捷，既要保证线缆正常运行，又要尽量不影响建筑物的美观。
2 智能楼宇信息插座的端接与安装
2. 1 信息模块的端接
首先，信息模块的端接要求。
第一，双绞线与信息模块端接采用卡接方式。
第二，线缆低端接后应进行全程测试，以保证正常运行。
第 三，屏蔽双绞线的线对在与模块的屏蔽罩进行连接时，应保证360°的接触，且接触长度不应小于10mm，以保证屏蔽层的导通性能。在终端连接时，应接线缆统一色标、线对组合和排列顺序施工连接。
其次，信息模块的端接步骤。
第一，使用剥线工具，在距双绞线电缆末端5 cm处剥除电缆的外皮。
第二，使用双绞线电缆的抗拉线将电缆外皮剥除至电缆末端10 cm。
第三，按色标顺序把4 个线对分别插入模块的槽帽内。
第四，把模块的槽帽压进电缆外皮，顺着槽位的方向将4 个线对逐一弯曲。
第五，把线缆及槽帽压入信息模块插座，把各线对分别按色标顺序压入信息模块的槽位内。
第六，使用打线工具加固各线对与信息模块的连接。
最后，双绞线跳线的制作。
第一，剪下所需的双绞线长度，至少0. 6 m，最多不超过5 m。
第二，利用剥线钳将双绞线的外皮除去约1. 2 cm。
第三，将双绞线线对从左向右分开: 橙、绿、蓝、棕。
第四，剥开每一对线( 白线在左) ，然后将绿色线和蓝色线对调( 遵循EIAlTIA568B 标准) 。
第五，将双绞线的每一根线依序放入ＲJ － 40 连接器引脚内，注意插到底，直到另一端可以看到铜线芯为止。
2. 2 信息插座的安装

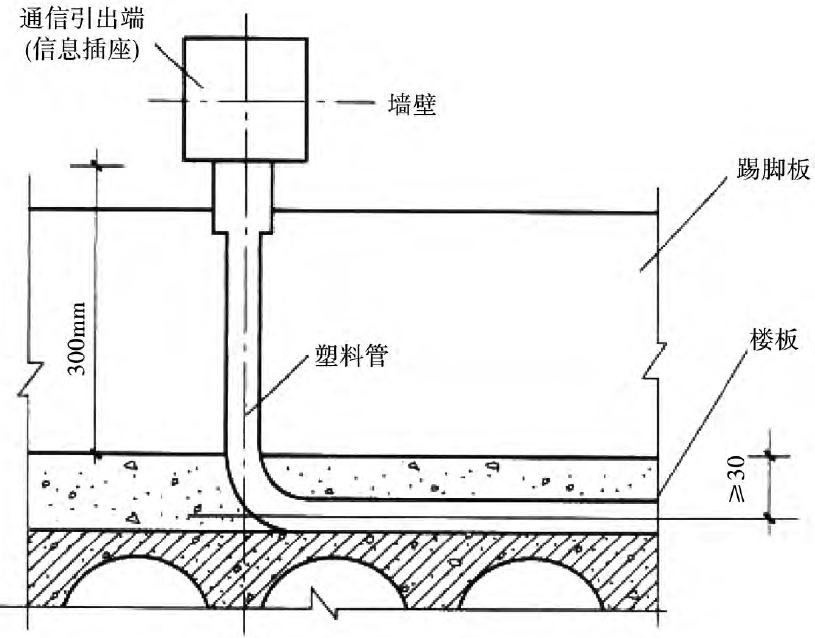

首先，信息插座底盒的安装，如图1 所示。安装在墙上的信息插座，其位置宜高出地面300 mm 左右。

图1 信息插座底盒的安装位置示意图
其次，信息模块的安装模块端接后，就要安装到信息插座内，以便工作区终端设备的使用。
以下阐述信息模块的安装步骤:
第一，将已端接好的模块卡接在插座面板槽位内。
第二，将已卡接了模块的面板与暗埋在墙内的底盒接合在一起。
第三，用螺钉将插座面板固定在底盒上。
第四，在插座面板上安装标签条。
