中央空调实验台控制系统中的PLC改造
1.中央空调实验台的系统组成。从图1 可以看出,中央空调实验台实质上是微缩版的暧通空调系统,具有制冷剂循环系统、冷却水系统、冷冻水系统,还有包括锅炉(用电热水器模拟)在内的热水系统。夏季时,由压缩机、冷凝器、膨胀阀、储液器、蒸发器组成的制冷循环系统运行,在蒸发器中把水冷冻并输送到冷热盘管,空气被盘管冷却后由送风机送进室内;冬季时,锅炉把水加热,在制热水泵作用下,热水被输送到冷热盘管,送风机把加热后的空气送进室内。

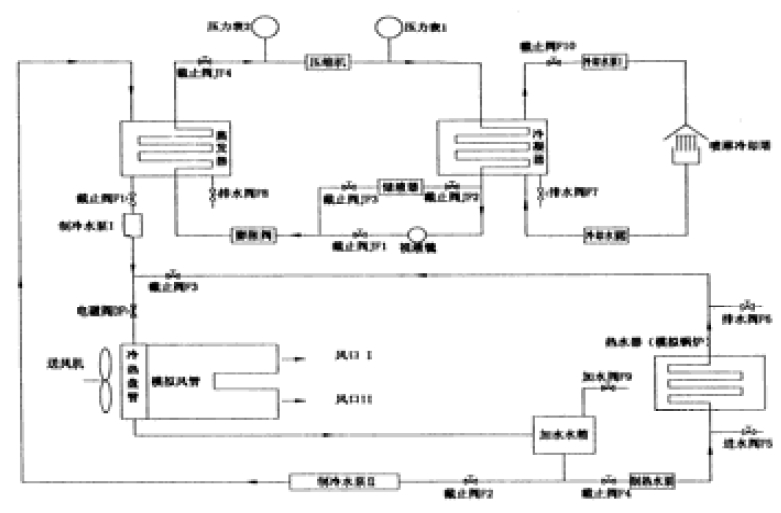

图1 中央空调实验台的系统图
2.中央空调实验台原有的控制系统。
(1)系统电路。如图2、图3 所示,在原控制系统中,冷却塔风机、冷却水泵、制冷水泵、制热水泵和电磁阀都是用开关K3~K7 直接控制开停。分制冷、制热两个回路,用接触器KM1、KM2 分别对压缩机和锅炉进行控制,实现了顺序、延时启动等简单的控制功能。
(2)存在问题。中央空调实验台原有的控制系统存在以下问题:
1)制冷、制热水泵和电磁阀的启动顺序不合理:先启动制冷水泵或制热水泵再开启电磁水阀,显然不合理;
2)冷、热水循环存在互相干扰隐患:如果忘记关闭截止阀F3 和截止阀F4,并同时开启制冷、制热水泵,则将产生冷、热水循环的互相干扰;
3)接线复杂,检修困难:采用直接开关和继电器的控制方式,如果要实现稍为复杂的控制过程,则会导致接线十分繁琐,这不利于故障检修;
4)全手工控制,缺乏保护措施。

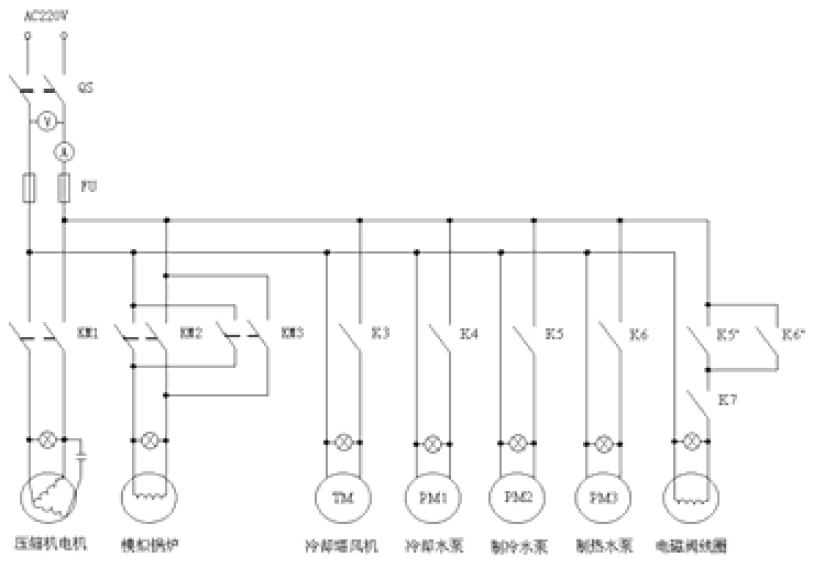

图2 原主电路

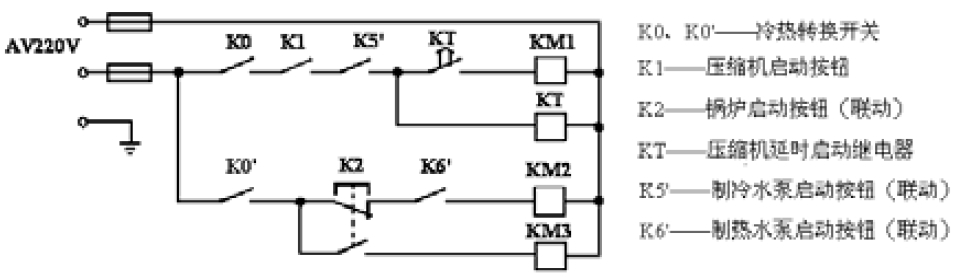

图3 原控制电路
(三)中央空调实验台控制系统的改造
1.改造方案。(1)加装电磁阀并调整水泵和电磁阀的启动顺序:在冷却水系统中加装一个电磁阀(标识为“电磁阀Ⅰ”),与原来的电磁阀(标识为“电磁阀Ⅱ”)分别控制冷却水循环和冷/热水循环,并把原来的启动顺序调整为:先开启电磁阀,再启动冷/热水泵。(2)对冷、热水泵进行互锁,使冷、热水循环互不干扰。(3)用PLC 系统取代继电器—接触器系统。(4)增加制冷/制热的自动启停、延时、自锁、联锁、互锁等功能。(5)增加压缩机高、低压保护和锅炉的超热保护功能。
2.改造过程。
(1)控制要求。实验台的启动/停止均设有自动、手动两种方式。自动方式用于联锁集中控制,手动方式用于实验、调试或检修。各台设备按工艺要求进行启动,制冷循环启动的顺序为:冷却塔、冷却水泵、冷冻水泵、制冷压缩机,制热循环启动的顺序为:制热水泵、锅炉。每台设备启动后经15 秒左右延时,再启动下一台设备,主要考虑的因素:一是水泵稳定运行有个过程,二是避免数台电动机同时启动,对电网造成冲击。而停止的顺序为启动的逆序。系统中有必要的电气保护和联锁。此外,中央空调实验台设有压力保护、水流保护和超热保护装置。实验台运行过程中,当压缩机吸气压力过低或压缩机排气压力过高时,压力保护继电器动作,并停止实验台运行,报警灯同时亮起;当冷却水或冷冻水不流动时,相应的水流保护继电器动作,压缩机或锅炉不能启动;当锅炉温度过高时,超热保护继电器动作,并停止整个制热回路的运行,报警灯同时亮起。
(2)主电路的改造。如图4 所示,改造后的主电路有5 台电动机和一个电热水器,分别是冷却水塔风机、冷却水泵电机、冷冻水泵电机、压缩机电机和模拟锅炉。电源由总开关QS 引入,熔断器FU1 为整个电气控制线路提供短路保护。接触器KM1、KM2、KM3、KM4、KM5、KM6 分别控制冷却水塔风机、冷却水泵电机、冷冻水泵电机、压缩机电机和模拟锅炉与电源接通。热继电器FR1、FR2、FR3、FR4、FR5、FR6 是上述6 台设备的过载保护。
(3)继电器控制电路的改造(如图5 所示)。
1)自保持电路:KM1、KM2、KM3、KM4、KM5、KM6 的常开触点分别并联于启动按钮SB1、SB2、SB3、SB4、SB5、SB6 的常开触点。
2)延时电路:首先是自保持电路动作,带动延时电路的KT1、KT2、KT3、KT4 动作, KT1、KT2、KT3、KT4 的常开触点分别串联于下一电路中。
3)联锁电路:KM1、KM2、KM3、KM5 的常开触点分别串联于下一启动电路中;KM6、KM4、KM3、KM2 的常开触点分别并联于停止按钮SB11、SB9、SB8、SB7 的常闭触点;电磁阀Ⅰ的开关KA1 串联于冷却水泵接触器KM2 的回路中,电磁阀Ⅱ的开关KA2 分别串联于制冷水泵接触器KM3 和制热水泵接触器KM5 的回路中。
4)保护电路:FU2 串联于控制回路中,起短路保护作用;FR1、FR2、FR3、FR4、FR5、FR6 的常闭触点分别串联于各自支路中,对各台设备起过载保护作用。
5)其它元件:KA3、KA4 是高/低压保护继电器,KA5 是锅炉超热保护继电器,KA6 是自动停机按钮,KA7 是制冷系统自动启动按钮,KA8 是制热系统自动启动按钮。
(4)PLC 控制系统的实现。
1)PLC 设备的选型。首先确定输入/输出设备,输入设备:6 个手工启动按钮、6 个手工停机按钮、2 个自动启动按钮、1 个自动停机按钮、2 个电磁阀开关、2 个压力继电器触点、1 个超热保护继电器触点,共20 个输入点,对应20 个开关量输入点;输出设备:6 个交流接触器,1 个报警灯,共7 个输出点,对应7 个开关量输出点。根据I/O 信号的数量、类型及控制要求,同时考虑到维护、改造和经济等诸多因素,选用FX2n-48MR 主机,继电器型输出口,共有24 个开关量输入点和24 个开关量输出点,可满足控制要求。
2)PLC的I/O 元件地址分配。根据前面提到的中央空调实验台的控制功能要求,为I/O 元件分配地址,具体情况见表1。
3)PLC的I/O 接线。PLC 控制系统的I/O 接线如图6 所示,下面对输入/输出接口的连接作简要说明。输入接线:①输入接线方式为汇点式输入;②标记为L 及N 的端子,接入工频电源,一般85V 至260V 均可使用,作为PLC 的原始工作电源;③按钮SB 属于无源触点,接于输入端及COM 端间,其间电源由机内24V 电源提供,COM 端为机内电源的负极。输出接线:①输出接线方式为分组式输出;②输出电源220VAC 接于COM 端与各输出口之间,接触器线圈KM1~KM6 使用相同的电源,因此接于同一COM 端;③电源侧接入5A 熔断器用于短路保护;④输入口与输出口的COM 端是相互隔离的。
4)PLC 梯形图程序。梯形图程序的编写参考了文献。
(5)运行调试。
1)制冷手动启动。①按下冷却塔启动按钮SB1,KM1 首先吸合,冷却塔风机启动;②延时15 秒,且电磁阀Ⅰ开关闭合后,按下冷却水泵启动按钮SB2,KM2 吸合,冷却水泵启动;③再延时15秒,且电磁阀Ⅱ开关闭合后,按下冷冻水泵启动按钮SB3,KM3吸合,冷冻水泵启动;④再延时15 秒,按下压缩机启动按钮SB4,KM4 吸合,压缩机启动。
2)制热手动启动。①按下制热水泵启动按钮SB5,KM5 吸合,制热水泵启动;②延时15 秒后,按下锅炉启动按钮SB6,KM6 吸合,锅炉启动。
3)制冷手动停机。①按下压缩机停机按钮SB10 后,KM4 断开,压缩机停机;②KM4 断开后,按下冷冻水泵停机按钮SB9,KM3 才断开,冷冻水泵停机;③KM3 断开后,按下冷却水泵停机按钮SB8,KM2 才断开,冷却水泵停机;④KM2 断开后,按下冷却塔停机按钮SB7,KM1 才断开,冷却塔风机停机。
4)制热手动停机。①按下锅炉停机按钮SB12 后,KM6 断开,锅炉停机;②KM6 断开后,按下制热水泵停机按钮SB11,KM5 才断开,制热水泵停机。
5)制冷自动启动。①按下制冷自动启动按钮KA7,KM1 首先吸合,冷却塔风机启动;②延时15 秒,且电磁阀Ⅰ开关闭合后,KM2 自动吸合,冷却水泵启动;③再延时15 秒,且电磁阀Ⅱ开关闭合后,KM3 自动吸合,冷冻水泵启动;④再延时15 秒,KM4 自动吸合,压缩机启动。
6)制热自动启动。①按下制热自动启动按钮KA8,KM5 首先吸合,制热水泵启动;②延时15 秒后,KM6 自动吸合,锅炉启动。
7)制冷自动停机。①按下自动停机按钮KA6,KM4 首先断开,压缩机停机;②延时5 秒后,KM3 自动断开,冷冻水泵停机;③再延时5 秒,KM2自动断开,冷却水泵停机;④再延时5 秒,KM1 自动断开,冷却塔风机停机。
8)制热自动停机。①按下自动停机按钮KA6,KM6 首先断开,压缩机停机;②延时5 秒后,KM5 自动断开,制热水泵停机。
9)压缩机保护停机:当压缩机吸气压力过低或压缩机排气压力过高时,低压、高压保护继电器动作,中央空调实验台自动按正确顺序停机,报警灯亮。
10)锅炉保护停机:当锅炉温度过高时,超热保护继电器动作,中央空调实验台自动按正确顺序停机,报警灯亮。

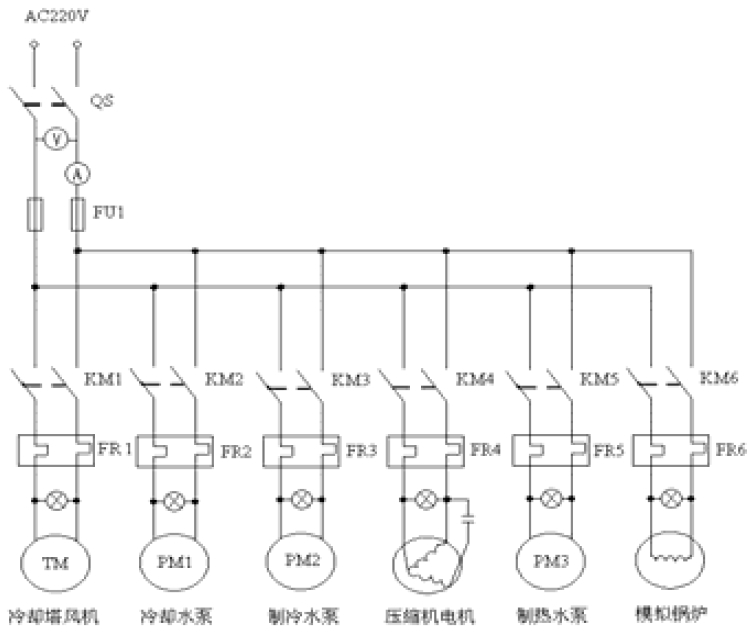

图4 新主电路
3.改造效果。经调试,用PLC 技术改造后的中央空调实验台控制系统,控制功能大大增强,实现了既定的控制目标,改造效果显著: (1)增加了自动启/停功能,使自动化程度大为提高;(2)避免了繁杂的接线工作,且接线布局合理,易于检修;(3)编程简单、方便,现场可修改程序;(4)抗干扰能力强,运行可靠;(5)保护功能的增强使运行过程更加安全。
图5 新继电器控制电路
表1 PLC 的I/O 元件地址分配表
输入信号 |
名称 |
功能 |
编号 |
名称 |
功能 |
编号 |
SB1 |
冷却塔启动按钮 |
X0 |
KA1 |
电磁阀Ⅰ |
X14 |
SB2 |
冷却水泵启动按钮 |
X1 |
KA2 |
电磁阀Ⅱ |
X15 |
SB3 |
冷冻水泵启动按钮 |
X2 |
KA3 |
低压保护继电器 |
X16 |
SB4 |
压缩机启动按钮 |
X3 |
KA4 |
高压保护继电器 |
X17 |
SB5 |
制热水泵启动按钮 |
X4 |
KA5 |
锅炉超热继电器 |
X20 |
SB6 |
锅炉启动按钮 |
X5 |
KA6 |
系统自动停机按钮 |
X21 |
SB7 |
冷却塔停机按钮 |
X6 |
KA7 |
制冷系统自动启动按钮X22 |
|
SB8 |
冷却水泵停机按钮 |
X7 |
KA8 |
制热系统自动启动按钮X23 |
|
SB9 |
冷冻水泵停机按钮 |
X10 |
|
SB10 |
压缩机停机按钮 |
X11 |
|
SB11 |
制热水泵停机按钮 |
X12 |
|
SB12 |
锅炉停机按钮 |
X13 |
|
输出信号 |
名称 |
功能 |
编号 |
名称 |
功能 |
编号 |
KM1 |
冷却塔风机接触器 |
Y0 |
KM5 |
制热水泵电机接触器 |
Y4 |
KM2 |
冷却水泵电机接触器 |
Y1 |
KM6 |
锅炉接触器 |
Y5 |
KM3 |
冷冻水泵电机接触器 |
Y2 |
HL |
报警灯 |
Y6 |
KM4 |
压缩机电机接触器 |
Y3 |
|
|
|
辅助继电器 |
名称 |
功能 |
编号 |
名称 |
功能 |
编号 |
KT1 |
冷却水泵手动启动延时 |
T0 |
|
压缩机自动停机信号 |
M0 |
KT2 |
冷冻水泵手动启动延时 |
T1 |
|
冷冻水泵自动停机信号 |
M1 |
KT3 |
压缩机手动启动延时 |
T2 |
|
冷却水泵自动停机信号 |
M2 |
KT4 |
锅炉手动启动延时 |
T3 |
|
冷却塔自动停机信号 |
M3 |
KT5 |
冷冻水泵自动停机延时 |
T4 |
|
锅炉自动停机信号 |
M4 |
KT6 |
冷却水泵自动停机延时 |
T5 |
|
制热水泵自动停机信号 |
M5 |
KT7 |
冷却塔自动停机延时 |
T6 |
|
冷却塔自动启动信号 |
M6 |
KT8 |
制热水泵自动停机延时 |
T7 |
|
冷却水泵自动启动信号 |
M7 |
|
冷却水泵自动启动延时 |
T8 |
|
冷冻水泵自动启动信号 |
M8 |
|
冷冻水泵自动启动延时 |
T9 |
|
压缩机自动启动信号 |
M9 |
|
压缩机自动启动延时 |
T10 |
|
制热水泵自动启动信号 |
M10 |
|
锅炉自动启动延时 |
T11 |
|
锅炉自动启动信号 |
M11 |

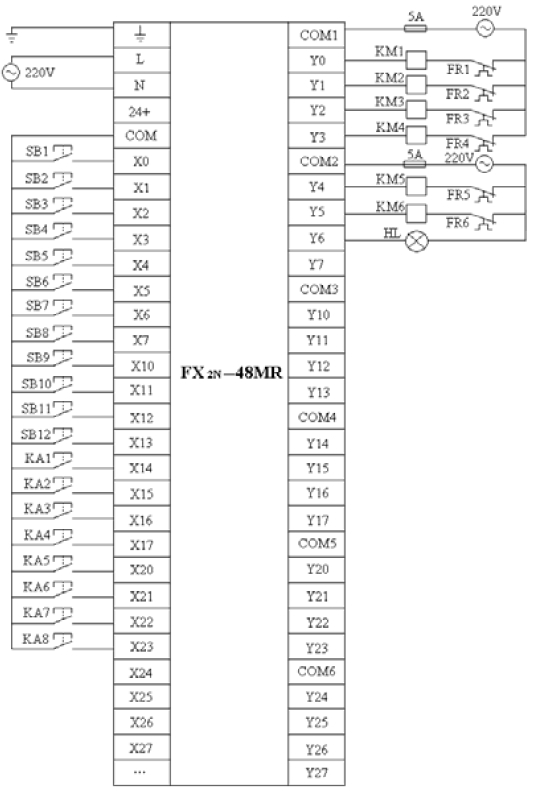

图6 PLC 的I/O 接线图
(四)总结
综上所述,原来采用继电器-接触器控制方式的中央空调实验台存在自动化程度低、接线复杂、检修困难、缺乏保护、故障率高等问题。实践证明,用可编程的PLC 软接线取代传统的固定程序式继电器-接触器硬接线控制方式就能很好地解决以上问题。今后,笔者将在以下两方面继续深入研究:(1)利用电脑对中央空调实验台进行控制和监测;(2)利用校园网对中央空调实验台进行自动监控。
