气敏（酒精）传感器实验--传感器实验

一、实验目的：
了解气敏传感器原理及应用。
二、实验仪器：
气敏传感器、酒精、棉球（自备）、差动变压器实验模块
三、实验原理：
本实验所采用的SnO₂（氧化锡）半导体气敏传感器属电阻型气敏元件；它是利用气体在半导体表面的氧化和还原反应导致敏感元件阻值变化：若气浓度发生，则阻值发生变化，根据这一特性，可以从阻值的变化得知，吸附气体的种类和浓度。
四、实验内容与步骤：
1．将气敏传感器夹持在差动变压器实验模板上传感器固定支架上。
2．按图56-1接线，将气敏传感器，接线端红色接0～5V电压加热，黑色接地；电压输出选择±10V，黄色线接+10V电压、蓝色线接Rw1上端。
3．打开实验台总电源，预热1分钟。
4．用浸透酒精的小棉球，靠近传感器，并吹2次气，使酒精挥发进入传感器金属网内，观察电压表读数变化。

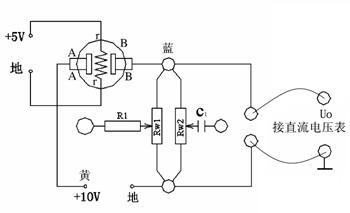

图56-1
五、实验报告
1．酒精检测报警，常用于交通片警检查有否酒后开车，若要这样一种传感器还需考虑哪些环节与因素？
