热电偶冷端温度补偿实验--传感器实验

一、实验目的：
了解热电偶冷端温度补偿的原理和方法
二、实验仪器：
智能调节仪、PT100、K型热电偶、E型热电偶、温度源、温度传感器实验模块
三、实验原理：
热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥自动补偿法（图52－1），电桥自动补偿法常用，它是在热电偶和测温仪表之间接入一个直流电桥，称冷端温度补偿器，补偿器电桥在0℃时达到平衡（亦有20℃平衡）。当热电偶自由端温度升高时(＞0℃)热电偶回路电势U_ab下降，由于补偿器中，PN呈负温度系数，其正

图52-1
向压降随温度升高而下降，促使U_ab上升，其值正好补偿热电偶因自由端温度升高而降低的电势，达到补偿目的。
四、实验内容与步骤
1．选择智能调节仪的“输入选择”为“Pt100”，将温度传感器PT100接入“PT100输入”（同色的两根接线端接兰色，另一根接黑色插座），打开实验台总电源。并记下此时的实验室温度T₂。
2．重复Pt100温度控制实验，将温度控制在50⁰C，在另一个温度传感器插孔中插入K型热电偶温度传感器。
3．将±15V直流稳压电源接入温度传感器实验模块中。温度传感器实验模块的输出Uo2接主控台直流电压表。
4．将温度传感器模块上差动放大器的输入端Ui短接，调节Rw3到最大位置，再调节电位器Rw4使直流电压表显示为零。

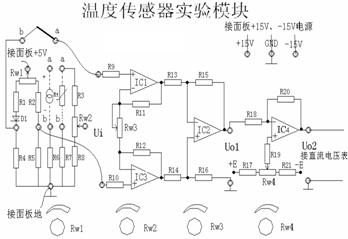

5．拿掉短路导线，按图52-2接线，并将K型热电偶的两个引线分别接入模块

两端（红接a，蓝接b）；调节Rw1使温度传感器输出U_O2电压值为AE₂。（A为差动放大器的放大倍数、E₂为K型热电偶50⁰C时对应输出电势）
6．变温度源的温度每隔5⁰C记下Uo2的输出值。直到温度升至120⁰C。并将实验结果填入下表

T（℃）

Uo2（V）

表52-1
五、实验报告
1．根据表52-1的实验数据，作出（U_O2/A）-T曲线。并与分度表进行比较，分析电桥自动补偿法的补偿效果。
2．换另一只热电偶E型热电偶做冷端补偿实验。分度表见41-2。

附表52-2 K型热电偶分度表（分度号：K，单位：mV）

温度（℃）	0	1	2	3	4	5	6	7	8	9
0	0	0.039	0.079	0.119	0.158	0.198	0.238	0.277	0.317	0.357
10	0.397	0.437	0.477	0.517	0.557	0.597	0.637	0.677	0.718	0.758
20	0.798	0.858	0.879	0.919	0.960	1.000	1.041	1.081	1.122	1.162
30	1.203	1.244	1.285	1.325	1.366	10407	1.4487	1.480	1.529	1.570
40	1.611	1.652	1.693	1.734	1.776	1.817	1.858	1.899	1.940	1.981
50	2.022	2.064	2.105	2.146	2.188	2.229	2.270	2.312	2.353	2.394
60	2.436	2.477	2.519	2.560	2.601	2.643	2.684	2.726	2.767	2.809
70	2.850	2.892	2.933	2.975	3.016	3.058	30100	3.141	3.183	3.224
80	3.266	3.307	3.349	3.390	3.432	3.473	3.515	3.556	3.598	3.639
90	3.681	3.722	3.764	3.805	3.847	3.888	3.930	3.971	4.012	4.054
100	4.095	4.137	4.178	4.219	4.261	4.302	4.343	4.384	4.426	4.467
110	4.508	4.549	4.600	4.632	4.673	4.714	4.755	4.796	4.837	4.878
120	4.919	4.960	5.001	5.042	5.083	5.124	5.161	5.205	5.2340	5.287
130	5.327	5.368	5.409	5.450	5.190	5.531	5.571	5.612	5.652	5.693
140	5.733	5.774	5.814	5.855	5.895	5.936	5.976	6.016	6.057	6.097
150	6.137	6.177	6.218	6.258	6.298	6.338	6.378	6.419	6.459	6.499
