电涡流传感器的位移特性实验--传感器实验

一、实验目的：
了解电涡流传感器测量位移的工作原理和特性。
二、实验仪器：
电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表、测微头。
三、实验原理：
通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
四、实验内容与步骤
1．按下图安装电涡流传感器。

图31-1
2．在测微头端部装上铁质金属圆盘，作为电涡流传感器的被测体。调节测微头，使铁质金属圆盘的平面贴到电涡流传感器的探测端，固定测微头。

图31-2

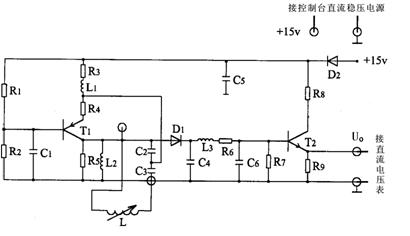

3．传感器连接按图31-2，将电涡流传感器连接线接到模块上标有“

”的两端，实验模块输出端Uo与数显单元输入端U_i相接。数显表量程切换开关选择电压20V档，模块电源用连接导线从实验台接入+15V电源。
4．打开实验台电源，记下数显表读数，然后每隔0.2mm读一个数，直到输出几乎不变为止。将结果列入下表31-1。

X（mm）
U_O(V)

表31-1
五、实验报告
1．根据表31-1数据，画出U－X曲线，根据曲线找出线性区域及进行正、负位移测量时的最佳工作点，并计算量程为1mm、3 mm及5mm时的灵敏度和线性度（可以用端点法或其它拟合直线）。
