霍尔式传感器振动测量实验--传感器实验

一、实验目的：
了解霍尔组件的应用—测量振动
二、实验仪器：
霍尔传感器模块、霍尔传感器、振动源、直流稳压电源、通信接口
三、实验原理：
这里采用直流电源激励霍尔组件，原理参照实验十三
四、实验内容与步骤

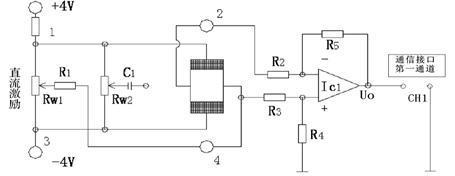

1、将霍尔传感器安装在振动台上。传感器引线接到霍尔传感器模块的9芯航空插座。按下图接线。打开实验台电源。

图27-1
2、保持振荡器“低频输出”的幅度旋钮不变，改变振动频率（用数显频率计监测），用示波器测量输出Vp-p。填入下表

振动频率(Hz)	5	6	7	8	9	10	11	12	13	14	15	18	20	22	24	26	30
Vp-p(V)

五、实验报告：
1．分析霍尔传感器测量振动的波形，作F-Vp-p曲线，找出振动源的固有频率
