金属箔式应变片——半桥性能实验

一、实验目的：比较半桥与单臂电桥的不同性能、了解其特点。
二、实验仪器：同实验一
三、实验原理：
不同受力方向的两只应变片接入电桥作为邻边，如图2-1。电桥输出灵敏度提高，非线性得到改善，当两只应变片的阻值相同、应变数也相同时，半桥的输出电压为

（2-1）
式中

为电阻丝电阻相对变化；

为应变灵敏系数；

为电阻丝长度相对变化；

为电桥电源电压。
式2-1表明，半桥输出与应变片阻值变化率呈线性关系。
四、实验内容与步骤
1．应变传感器已安装在应变传感器实验模块上，可参考图1-1。
2．差动放大器调零，参考实验一步骤2。
3．按图2-1接线，将受力相反（一片受拉，一片受压）的两只应变片接入电桥的邻边。
4．加托盘后电桥调零，参考实验一步骤4。
5．在应变传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g砝码加完，记下实验结果，填入下表。

重量(g)
电压(mV)

6．实验结束后，关闭实验台电源，整理好实验设备。
五、实验报告
根据所得实验数据，计算灵敏度L=ΔU/ΔW和半桥得非线性误差δ_f2。
六、思考题
引起半桥测量时非线性误差的原因是什么？

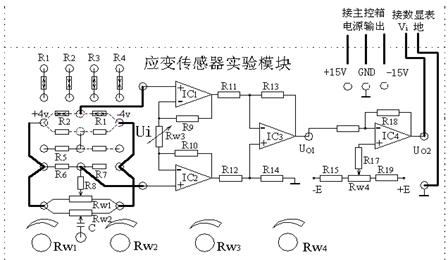

图2-1 半桥面板接线图
