集成功率放大器实验--模拟电路实验箱

一、实验目的
1、熟悉集成功率放大器的特点。
2、掌握集成功率放大器的主要性能指标及测量方法。
二、实验原理
图14-1为LM386内部电路。

图14-1 LM386内部电路

图中T₁～T₆管为输入极，其中T₁、T₃和T₂、T₄管接成共集-共射组合差分放大电路。T₅、T₆为镜像电流源，作为有源负载，R₂、R₃为发射极反馈电阻，差放中T₃管的静态电流I_CQ3（≈I_EQ3）由V_CC通R₁设定，T₄管的静态电流I_CQ4（≈I_EQ4）由输出静态电位V_OQ通过反馈电阻R₆设定，设定管导通电压相等，且忽略R₄、R₅上的压降（V_BQ1=V_BQ2≈0）
则：

静态时差放两侧电流相等I_CQ3=I_CQ4，且已知

求得：

由于R₆的负反馈作用V_OQ始终维持在V_OC/2附近。
当各管工作在放大区时，T₁（或T₂）管发射极最低瞬时电位

0.3+0.7=1V，相应地，T₁（或T₂）管发射极最低瞬时电位

，因而T₁（或T₂）管基极允许最低瞬时电位可达到-0.4V(V_B1=V_E1-V_EB1=0.3-0.7=-0.4V)，可见，幅度小于0.4V的交流信号电压加到任一输入端，都可保证各管工作在放大区。同时R₄、R₅已为T₁、T₂管基极提供了直流通路，因此，可允许输入信号通过隔直电容加到任一输入端。
中间级由T₁₀和I₀组成有源负载共发放大器的激励级对电压进行放大，由T₇～T₉管接成互补推挽电路的功率输出级，D₁、D₂为二极管的偏置电路。
在整个放大器中，R₆不仅是直流负反馈电阻，也是交流负反馈电阻，当1、8脚之间加上电容C₂时，输出交流信号电压通过R₆通过R₂、R₃之间产生反馈信号电压，电压反馈系数：

在深度负反馈条件下，放大器的电压增益

倍，负反馈不仅稳定了电压增益，还有效地减小了非线性失真。
三、实验仪器及材料
1、示波器
2、信号发生器
3、万用表
4、集成功放模块
四、预习要求
1、复习集成功率放大器工作原理，对照图l4-2分析电路工作原理。
2、在图l4-2电路中，若V_CC=l2V，R_L=8Ω，估算该电路的P_cm、P_V值。
3、阅读实验内容，准备记录表格。

五、实验内容

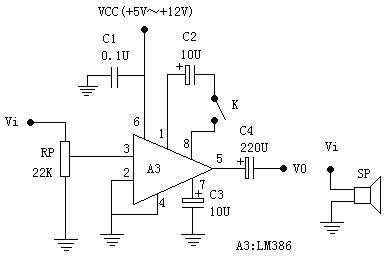

1、图14-2电路为实验电路。先不加信号，测量静态工作电流。

图14-2

2、在输入端接1KHz信号，用示波器观察输出波形，逐渐增加输入电压幅度，直至出现失真为止，记录此时输入电压，输出电压幅值，并记录波形。
3、去掉10μ电容，重复上述实验。
4、改变电源电压(选5V、9V两档)重复上述实验。
六、实验报告
1、根据实验测量值、计算各种情况下P_CM、P_V，及η。
2、作出电源电压与输出电压、输出功率的关系曲线。
