住宅配电系统与多源供应

而附加的住宅可再生能源系统参与电力供应,如屋顶太阳能和国内风力涡轮机,整个家庭电网会更复杂化而单一电网电力网络。一般来说,系统需要一个电源管理控制器协调来自不同电源供电和安排超过电源蓄电池。同时,信号系统所需端口通信,如第二章中引入例子。

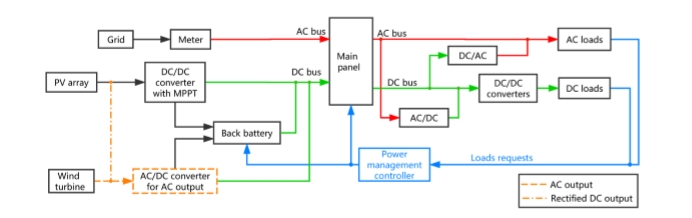

对于不同的可再生能源发电,所需的网络元素将是不同的。住宅光伏发电系统,它需要一个太阳能逆变器,它是由一个直流/直流转换器和一个AC/DC变换器。直流/直流转换器实现电流调节和最大功率点跟踪翻译(MPPT),旨在最大化功率提取。DC/AC逆变器输入交流电变化为了结合电力网格。为国内风力发电机,它们有不同的输出,交流输出分别和整流直流输出。交流输出,家用风力涡轮机发电需求AC/DC转换器会电输出可以存储在蓄电池,并要求AC/AC变换器输出的振幅和相位的角度调整,标记为橙色的虚线。准备对整流直流输出,这意味着有一个整流器存在风力涡轮机,这使得与恒压输出是一个直流输出。因此,它可以结合电力流直接从太阳能发电机。
