单相电流型逆变电路--工作波形分析

☞4个晶闸管全部导通，负载电容电压经两个并联的放电回路同时放电。
 √一个回路是经LT1、 VT1、VT3、LT3回到电容C。
 √另一个回路是经LT2、VT2、VT4、LT4回到电容C。

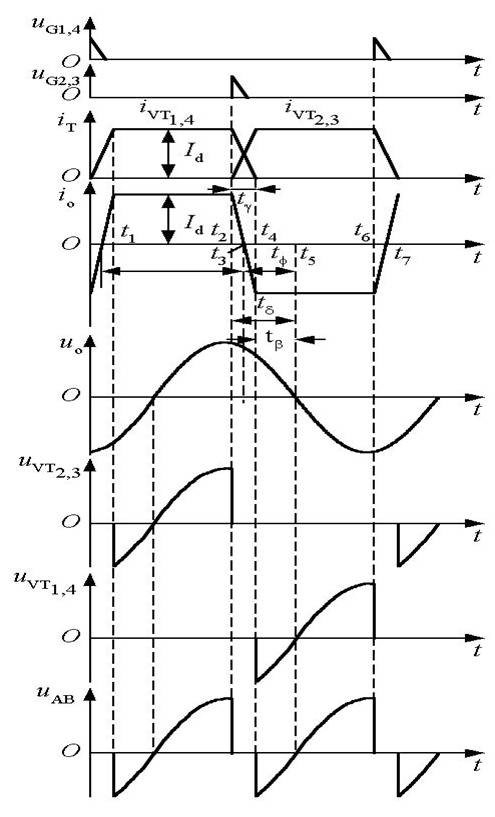

并联谐振式逆变电路工作波形

◆当t=t4时，VT1、VT4电流减至零而关断，直流侧电流Id全部从VT1、VT4转移到VT2、VT3，换流阶段结束。
◆晶闸管需一段时间才能恢复正向阻断能力，t4时刻换流结束后还要使VT1、VT4承受一段反压时间tβ，tβ= t5- t4应大于晶闸管的关断时间tδ。
◆为保证可靠换流应在uo过零前tδ = t5- t2时刻触发VT2、VT3，tδ为触发引前时间

io超前于uo的时间（负载的功率因数角）

把t表示为电角度（弧度）可得

基本的数量关系
◆io展开成傅里叶级数可得

其基波电流有效值Io1为

◆负载电压有效值Uo和直流电压Ud的关系

一般情况下γ值较小，可近似认为cos(γ/2)≈1，再考虑到式(4-18)可得


实际工作过程中，感应线圈参数随时间变化，必须使工作频率适应负载的变化而自动调整，这种控制方式称为自励方式。
◆固定工作频率的控制方式称为他励方式。
◆自励方式存在起动问题，解决方法：
  ☞先用他励方式，系统开始工作后再转入自励方式。
  ☞附加预充电起动电路。
