三相电压型逆变电路之工作波形

工作波形
◆对于U相输出来说，当桥臂1导通时，uUN’=Ud/2，当桥臂4导通时，uUN’=-Ud/2，uUN’的波形是幅值为Ud/2的矩形波，V、W两相的情况和U相类似。
负载线电压uUV、uVW、uWU可由下式求出

负载各相的相电压分别为

把上面各式相加并整理可求得

设负载为三相对称负载，则有uUN+uVN+uWN=0，故可得

负载参数已知时，可以由uUN的波形求出U相电流iU的波形，图4-10g给出的是阻感负载下

时iU的波形。
把桥臂1、3、5的电流加起来，就可得到直流侧电流id的波形，如图4-10h所示，可以看出id每隔60°脉动一次。

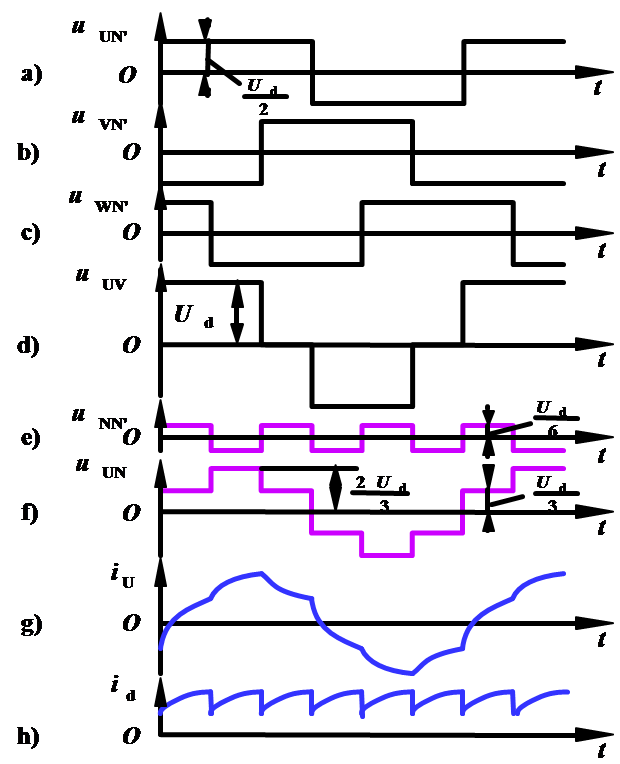

图4-10 电压型三相桥式逆变电路的工作波形

图4-10 电压型三相桥式逆变电路的工作波形
