电力电子技术-三相半波可控整流电路（1）

其交流侧由三相电源供电。当整流负载容量较大，或要求直流电压脉动较小、易滤波时，应采用三相整流电路。最基本的是三相半波可控整流电路。
应用最为广泛的三相桥式全控整流电路、以及双反星形可控整流电路、十二脉波可控整流电路等。
电阻负载
电路分析
☞为得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3次谐波流入电网。
☞三个晶闸管按共阴极接法连接,这种接法触发电路有公共端，连线方便。
☞假设将晶闸管换作二极管，三个二极管对应的相电压中哪一个的值最大，则该相所对应的二极管导通，并使另两相的二极管承受反压关断，输出整流电压即为该相的相电压。
☞自然换相点
√在相电压的交点

1、

2、

3处，均出现了二极管换相，称这些交点为自然换相点。
√将其作为α的起点，即α=0。

三相半波可控整流电路共阴极接法电阻负载时的电路及α=0°时的波形
☞α=0°(波形见上页)
√三个晶闸管轮流导通120° ，ud波形为三个相电压在正半周期的包络线。
√变压器二次绕组电流有直流分量。
√晶闸管电压由一段管压降和两段线电压组成，随着α增大，晶闸管承受的电压中正的部分逐渐增多。
☞α=30°
√负载电流处于连续和断续的临界状态，各相仍导电120°。

三相半波可控整流电路，电阻负载，α=30°时的波形

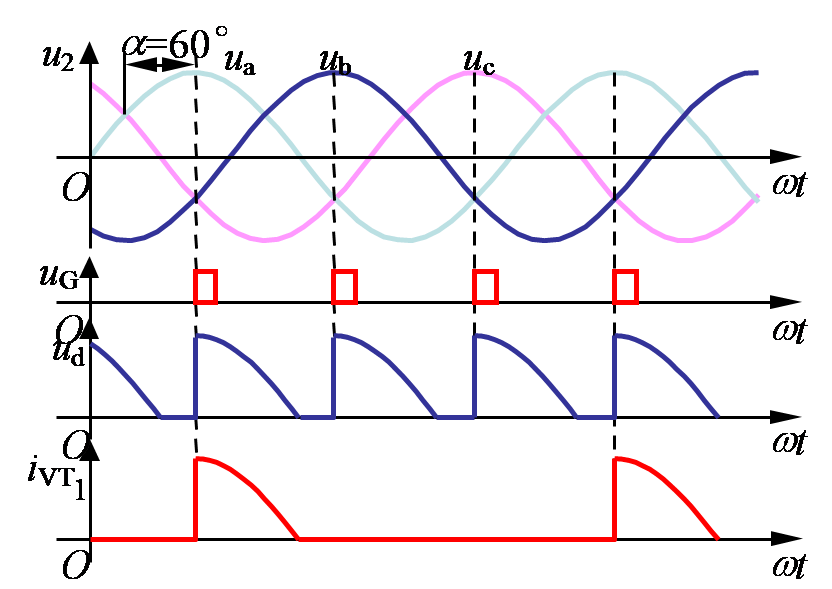

三相半波可控整流电路，电阻负载，α=60°时的波形
☞α>30°
√当导通一相的相电压过零变负时，该相晶闸管关断，但下一相晶闸管因未触发而不导通，此时输出电压电流为零。
√负载电流断续，各晶闸管导通角小于120°。
