电力晶体管--GTR的结构和工作原理

电力晶体管（Giant Transistor——GTR）按英文直译为巨型晶体管，是一种耐高电压、大电流的双极结型晶体管（Bipolar JunctionTransistor——BJT）
GTR的结构和工作原理与普通的双极结型晶体管基本原理是一样的。
最主要的特性是耐压高、电流大、开关特性好。  GTR的结构
1.采用至少由两个晶体管按达林顿接法组成的单元结构，并采用集成电路工艺将许多这种单元并联而成。

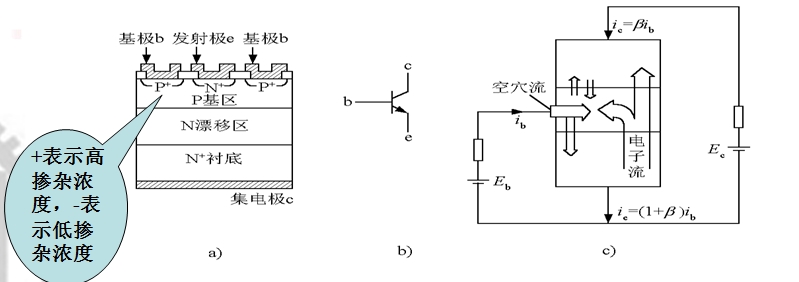

2.GTR是由三层半导体（分别引出集电极、基极和发射极）形成的两个PN结（集电结和发射结）构成，多采用NPN结构。

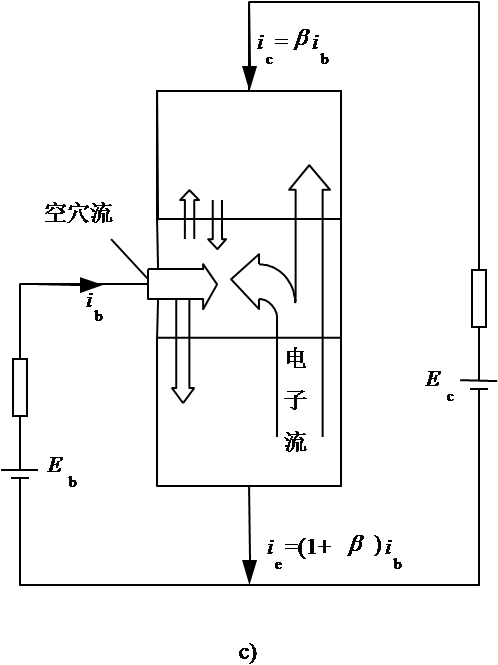

3.在应用中，GTR一般采用共发射极接法。集电极电流ic与基极电流ib之比为

称为GTR的电流放大系数，它反映了基极电流对集电极电流的控制能力。当考虑到集电极和发射极间的漏电流Iceo时，ic和ib的关系为

4.单管GTR的值比处理信息用的小功率晶体管小得多，通常为10左右，采用达林顿接法可以有效地增大电流增益。
