晶闸管的基本特性

一、静态特性
（1）正常工作时的特性
1.当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通 。
2.当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通 。
3.晶闸管一旦导通，门极就失去控制作用，不论门极触发电流是否还存在，晶闸管都保持导通 。
4.若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。

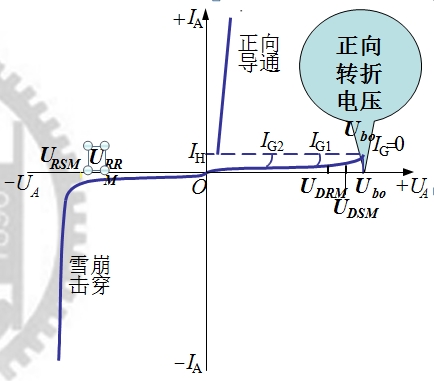

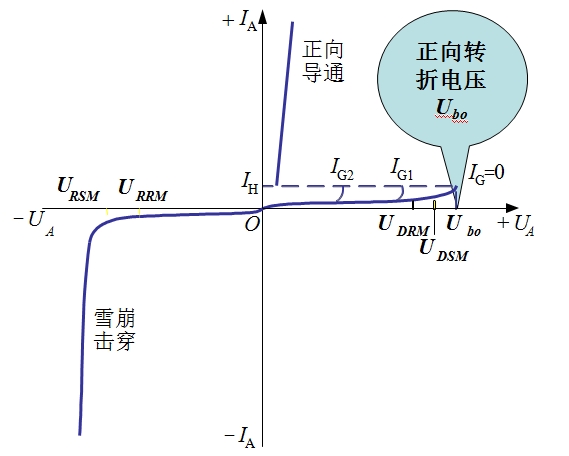

（2）晶闸管的伏安特性
正向特性
1.当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很小的正向漏电流流过。
2.如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，器件开通 。
3.随着门极电流幅值的增大，正向转折电压降低，晶闸管本身的压降很小，在1V左右。
4.如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态，IH称为维持电流。 反向特性
1.其伏安特性类似二极管的反向特性。
2.晶闸管处于反向阻断状态时，只有极小的反向漏电流通过。
3.当反向电压超过一定限度，到反向击穿电压后，外电路如无限制措施，则反向漏电流急剧增大，导致晶闸管发热损坏。    二、动态特性

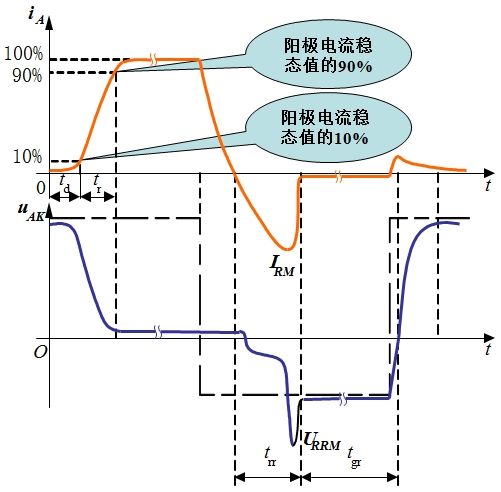

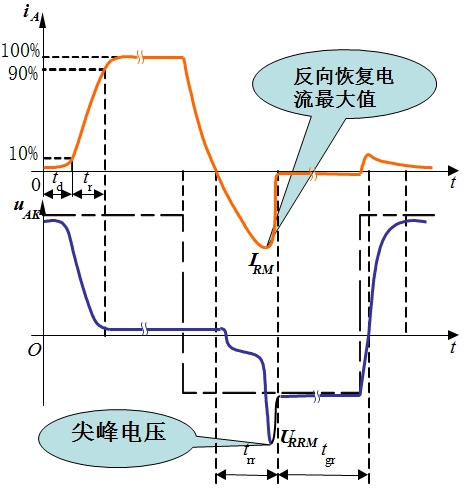

（1）开通过程
1.由于晶闸管内部的正反馈过程需要时间，再加上外电路电感的限制，晶闸管受到触发后，其阳极电流的增长不可能是瞬时的。
2.延迟时间td (0.5~1.5μs)  上升时间tr(0.5~3μs)  开通时间tgt=td+tr
3.延迟时间随门极电流的增大而减小,上升时间除反映晶闸管本身特性外，还受到外电路电感的严重影响。提高阳极电压,延迟时间和上升时间都可显著缩短。 （2）关断过程
1.由于外电路电感的存在，原处于导通状态的晶闸管当外加电压突然由正向变为反向时，其阳极电流在衰减时必然也是有过渡过程的。
2.反向阻断恢复时间trr  正向阻断恢复时间tgr  关断时间tq=trr+tgr
3.关断时间约几百微秒。
4.在正向阻断恢复时间内如果重新对晶闸管施加正向电压，晶闸管会重新正向导通，而不是受门极电流控制而导通。
