不可控器件——电力二极管

电力二极管（Power Diode）自20世纪50年代初期就获得应用，但其结构和原理简单，工作可靠，直到现在电力二极管仍然大量应用于许多电气设备当中。

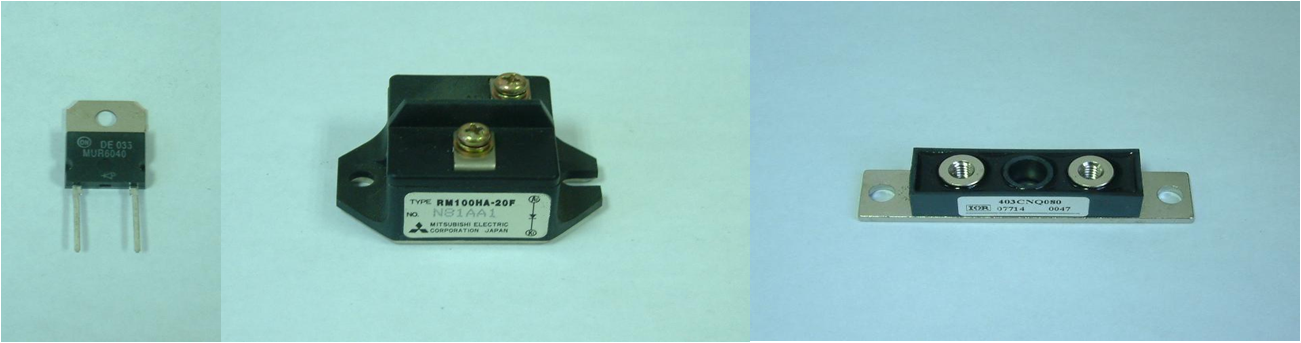

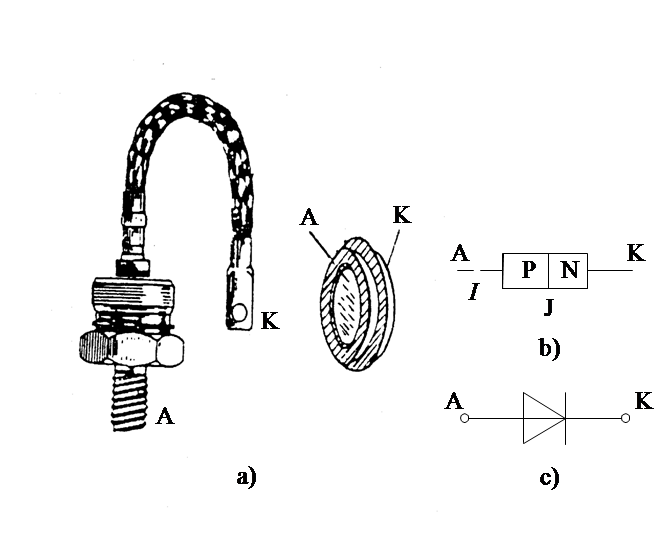

在采用全控型器件的电路中电力二极管往往是不可缺少的，特别是开通和关断速度很快的快恢复二极管和肖特基二极管，具有不可替代的地位。     电力二极管是以半导体PN结为基础的,实际上是由一个面积较大的PN结和两端引线以及封装组成的。从外形上看，可以有螺栓型、平板型等多种封装。 （1）二极管的基本原理——PN结的单向导电性
1.当PN结外加正向电压（正向偏置）时，在外电路上则形成自P区流入而从N区流出的电流，称为正向电流IF，这就是PN结的正向导通状态。
2.当PN结外加反向电压时（反向偏置）时，反向偏置的PN结表现为高阻态，几乎没有电流流过，被称为反向截止状态。
3.PN结具有一定的反向耐压能力，但当施加的反向电压过大，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就叫反向击穿。
按照机理不同有雪崩击穿和齐纳击穿两种形式 。
反向击穿发生时，采取了措施将反向电流限制在一定范围内，PN结仍可恢复原来的状态。
否则PN结因过热而烧毁，这就是热击穿。
（2）PN结的电容效应
1.称为结电容Cj，又称为微分电容整流二极管及模块
2.按其产生机制和作用的差别分为势垒电容Cb和扩散电容Cd整流二极管及模块
势垒电容只在外加电压变化时才起作用，外加电压频率越高，势垒电容作用越明显。在正向偏置时，当正向电压较低时，势垒电容为主。
扩散电容仅在正向偏置时起作用。正向电压较高时，扩散电容为结电容主要成分。
3.结电容影响PN结的工作频率，特别是在高速开关的状态下，可能使其单向导电性变差，甚至不能工作。
