峰值检测系统之数码管显示模块

1.ICL7107简介
ICL7107是一块应用非常广泛的集成电路。它包含3 1/2位数字A/D转换器，可直接驱动LED数码管，内部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。
2.A/D转换部分
  1. 3 1/2位双积分型A/D转换器，属于CMoS大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1 个字。

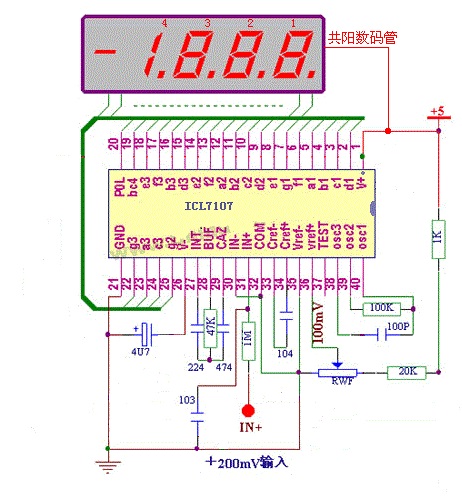

  2.能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。

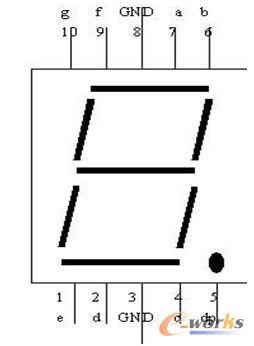

3.数码管引脚及连接简介

由于ICL7107能直接驱动共阳极LED数码管，所有3脚与8脚接+5V。其余引脚与ICL7107引脚对应连接。
由于ICL7107输出电压大于数码管的额定电压，因此需在ICL7107显示输出引脚后串入保护电阻。我组选择150欧姆电阻。

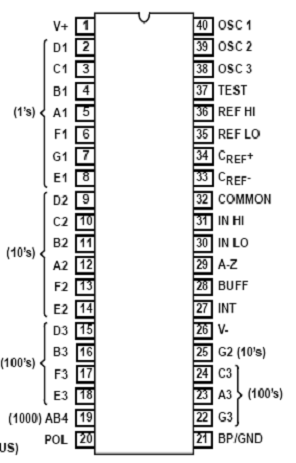

4.ICL7107数码显示引脚介绍


















个位显示：2~8脚7段码依次输出d/c/b/a/f/g/e。
十位显示：9~14、25脚7段码输出d/c/b/a/f/e/g。
百位显示：15~18、22~24脚7段码输出d/b/f/e/g/a/c。
千万显示：19脚。由于千位只需输出显示“1”或者不显示，所以数码管a、b两脚直接串联。极性显示：20脚。由于输入电压值均大于零，所以不需与数码管连接。
                                （注：与数码管g脚连接，显示输出“-”）


5.检测连线
将TEST端与U+端短接，即38脚TEST段输入+5V，LED显示器应出现“1888”(不显示小数点)，全部笔段放光。
