两级交流放大电路--模拟电路及晶闸管应用
一．实验目的
1．掌握如何合理静态工作点。
2．学会放大器频率特性测试方法。
3．了解放大器的失真及消除方法。
二．实验仪器
1．双踪示波器（自备）；
2．数字万用表（自备）；
3．信号发生器。
三．预习要求
1．复习教材多级放大电路内容及频率响应特性测量方法。
2．分析图9-1两级交流放大电路．初步估计侧试内容的变化范围。
四．实验内容

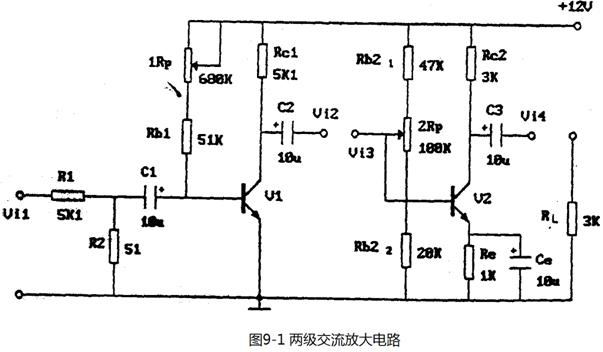

实验电路见图9-1。
1．设置静态工作点
（1）按图接线，注意接线尽可能短。
（2）静态工作点设置：要求第二级在输出波形不失真的前提下幅值尽管大，第一级为增加信噪比点尽可能低。
（3）在输入端加上1KHz幅度为1mV的交流信号。（一般采用实验箱上加衰减的办法，即信号源用一个较大的信号。例如100m V，在实验板上经100：1衰减电阻降为1mV）调整工作点使输出信号不失真。
注意：如发现有寄生振荡，可采用以下措施消除：
A．重新布线，尽可能走线短。
B．可在三极管eb间加几P到几百P的电容。
C．信号源与放大器用屏蔽线连接。
2．按表9－1要求测量并计算，注意测静态工作点时应断开输入信号。
表9－1
|
|
静态工作点 |
输入/输出电压（mV） |
电压放大倍数 |
|
第1级 |
第2级 |
第1级 |
第2级 |
整体 |
|
|
Vc1 |
Vb1 |
Ve1 |
Vc2 |
Vb2 |
Ve2 |
Vi |
Vo1 |
A o2 |
A V1 |
A V2 |
A V |
|
空载 |
|
|
|
|
|
|
|
|
|
|
|
|
|
负载 |
|
|
|
|
|
|
|
|
|
|
|
|
3．接入负载电阻R
L＝3KΩ，按表9—1测量并计算，比较实验内容2.3的结果。
4．测两级放大器的频率特性
（1）将放大器负载断开，先将输入信号频率调到1KHz，幅度调到使输出幅度最大而不失真。
（2）保持输入信号幅度不变，改变频率，按表9—2测量并记录。
（3）接上负载，重复上述实验。
表9－2
|
f（Hz） |
50 |
100 |
250 |
500 |
1000 |
2500 |
5000 |
10000 |
20000 |
|
Vo |
RL=∞ |
|
|
|
|
|
|
|
|
|
|
RL=3K |
|
|
|
|
|
|
|
|
|
五．实验报告
1．整理实验数据，分折实珍结果。
2．画出实验电路的频率特性简图，标出fH和fL。
3．写出增加频率范围的方法。
