Protel_DXP原理图元件库的管理

【目标】
学会编辑原理图元件；会创建原理图元件；会把Protel 99 SE中的元件库导入到Protel DXP中使用。
【范例】
1．修改NPN三极管的原理图符号
图(a)为原三极管原理图符号，需要的三极管符号如图(b)。如图5－1所示。

图5－1 要修改的三极管符号
2．新建数码管原理图元件如图5－2所示。
3．导入Protel 99 SE中的元件库到DXP中。
【步骤】
1．修改NPN三极管的原理图符号
（1）打开或创建一个项目文件，执行菜单命令File/New/Schematic Library，将在项目文件下新建一个默认文件名为Schlib1.Schlib的原理图库文件，并自动进入原理图库文件编辑器，如图5－3所示。

图5－3原理图元件编辑器
点击工具栏中的保存文件按钮，在弹出的文件保存对话框中确定保存路径和文件名，如保存为“自制原理图库.Schlib”。
（2）打开库编辑面板
点击面板中的Library Editer选项卡，打开库编辑面板，如图5-4所示，此时可以看到元件列表栏Components下已经有了一个默认元件名为Component_1的元件。

图5-4 库编辑窗口

（3）打开原元件库复制原元件
打开原元件库 c:\Program Files\Altium\Library\Miscellaneous Devices.IntLib，所图5－4所示。

图5－4打开三极管所在元件库

点项目管理窗口下方Library Editer，选择NPN三极管，在它上面点右键，选copy复制NPN三极管，或直接复制原理图符号 。所图5－5所示。

图5－5复制元件符号
（4）在自制元件库中粘贴原元件
　在自制元件库编辑窗口中点右键，粘贴，或在图纸中心按Ctrl+V粘贴原复制的三极管元件。如图5－6所示。

图5－6 粘贴原元件

执行Tools/Rename Component对复制过来的元件重命名，弹出输入新元件名对话框，如图5－7所示，输入新元件名称“ZZNPN”，表示自制的NPN型三极管。

图5－7 新建元件

改名后的结果如图5－8所示。

图5－8 复制的元件
（5）编辑原元件
选择绘图工具中的绘制椭圆工具，按Tab键弹出如图5－9所示的属性对话框，因为圆内部不需要填充，所以不选中Draw Solid复选框，并将Border Width设置为Small，点击OK按钮完成设置。

图5－9 椭圆属性对话框

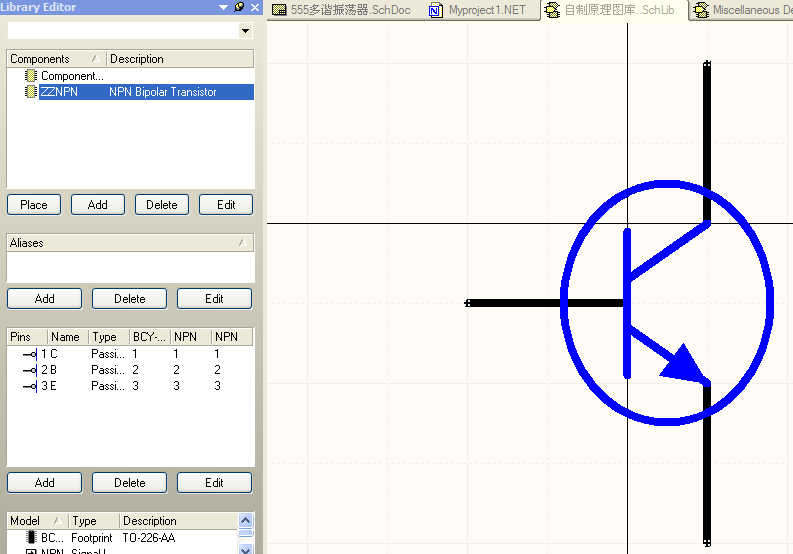

在原符号上绘制椭圆，如图5－10所示。完成元件的复制，保存库文件。
在移动圆圈时，受捕获栅格的限制可能移不到想要的位置，此时可以修改捕获栅格为5，画好圆后再改回默认值10。

图5－10 绘制好的新元件

完成原元件的复制和粘贴后，最好及时将打开的原元件库关闭，如果关闭时出现是否保存修改对话框，注意在原元件库Miscellaneous Devices.IntLib后选Don’t save 项，不要保存对原元件库的修改，以免破坏原元件库。
2．新建数码管原理图元件
（1）打开创建的“自制原理图库.Schlib”，点击Library Editer库编辑选项，打开库编辑面板。出现图5－10所示界面，点Add新加一个元件，取名为“DLED”。
（2）打开绘图工具栏
如果编辑器中绘图工具没有打开，执行菜单命令View/Toolbars/Sch Lib Drawing打开。

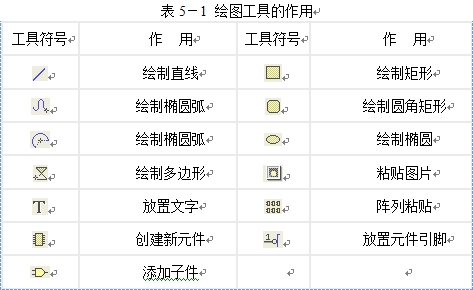

绘图工具的作用如表5－1所示。
表5－1 绘图工具的作用
（3）绘制原理图元件
①绘制矩形框。
用鼠标单击绘图工具栏中的绘制直角矩形按钮 ，此时光标变成十字形状，将光标移至4个象限的交点，单击鼠标并向右下方拖动。根据元件管脚多少，绘制一个大小合适的矩形，这里大小为10格×12格，单击鼠标左键，完成矩形的绘制。如图5－11所示。

图5－11 绘制矩形            图5－12 绘制笔段       图5－13绘制小圆点
②绘制数码管的笔段
选择绘制多边形工具，绘制一个笔段，并设置好颜色。然后采取按Ctrl+C复制，Ctrl+V粘贴的办法绘制数码管的其它段，如图5－12所示。
③绘制数码管的小数点
把捕获栅格设为5，放大工作区，选择绘图工具中的绘制椭圆工具，绘制小圆点。如图5－13所示。把捕获栅格设回10。
④添加元件管脚
选择绘图工具中的放置元件引脚工具，按下Tab键弹出属性对话框，如图5－14所示。

图5－14引脚属性
引脚主要属性：
“Display Name”引脚名称：一般以字母表示该引脚的作用。
“Designator”引脚序号：一般以数字表示实际元件的管脚号。
“Electrical”电气特性：可以根据实际元件管脚在下拉列表框中进行设置。常用的设置有：Input输入，IO双向，Output输出，Power接电源，Passive接地等。如果用户不能确定的话，也可不设置，不影响后面PCB板的制作。
“Symbols”符号栏：设置管脚的各种附带符号，以表示数字电路元件引脚的输入信号类型等。
    例：要设置该引脚为时钟引脚且低电平有效，可在Inside Edge内部边缘中选Clock表示该引脚为时钟，而在Outside Edge外部边缘中选Dot表示该引脚低电平有效，则在引脚预览图片框中出现相应的符号。
“Length”引脚长度：设置引脚的长度。
“Hidden”隐藏：如果是数字集成块的电源和接地管脚，可以选中该复选框将其隐藏起来，从而在图纸上不显示该引脚。因为默认情况下，数字集成块的左上角管脚接电源VCC，右下角管脚接地GND。

管脚属性设置好后，点击OK放置管脚。注意放置时管脚的方向，确保电气节点朝向元件外部，以便于原理图中该引脚连线。 放置好管脚后的元件如图5－15所示。
元件绘制完成后，点击库编辑面板中的Edit按钮，弹出如图5－16所示的元件属性对话框。修改Designator元件编号栏为“DLED？”，保存元件库。

图5－16 元件属性对话框
3．从Protel 99 SE中导入元件库
（1）在Protel DXP中打开Protel 99 SE的元件库
   点击工具栏的打开文件按钮，在弹出的对话框中按以下路径c:\Program Files\Design Explorer 99 SE\Library\Sch，找到要打开的元件库，如Miscellaneous Devices.ddb，如图5-17所示。

图5－17 Protel 99 SE 库
点击“打开”按钮，将弹出是否进行文件格式转换的对话框，点击Yes按钮完成转换。转换后的库如图5－18所示。

图5－18转换后的库
点击工具栏中的保存按钮，弹出选择文件格式对话框，选中SCH library Version 5.0单选项，将保存转换文件。
【练习】
在“自制原理图库.Schlib”中，制作如图5－19所示的电解电容、开关变压器、和计数器和单片机等原理图元件符号。

图5－19 元件符号
