Protel DXP设计电路原理图

【目标】
掌握绘制原理图的基本步骤，会加载和移除元件库，并查找元器件，会给放置好的元件自动编号。
【范例】
    绘制出如图2-1所示，555构成的多谐振荡器。
【步骤】
1.加载元器件库。
执行Design/Browse Library…命令，打开Libraries元器件库面板。在元器件库面板中，单击“Libraries…”按钮添加元器件库文件。
在随后弹出的如图2-2对话框中，单击“Add Library”按钮，将弹出如图2-3所示的打开元器件库对话框。 到DXP的安装路径，查找相应的库。一般在c:\Program Files\Altim\Library\Texas Instruments下。如图2-4所示。
在对话框中选择TI Analog Timer Circuit.IntLib文件后，单击“Open”按钮，将该库文件加载到“Add Remove Libraries”对话框中，单击“Close”按钮，即可将文件TI Analog Timer Circuit.IntLib加到元器件库面板中，如图2-5所示。 2.放置元器件。
从元器件库中选取所需要的元器件放置在工作区中，其中NE555取自元器件库TI Analog Timer Circuit.IntLib；电阻、电容、二极管取自元器件库“Miscellaneous Devices.IntLib”。单击元器件库中的“Place….”（放置）按钮后，鼠标将变成十字形状并粘贴有所选元器件，将该元器件移至工作区中适当位置，单击鼠标左键，即可放置该元件，同时进入下一个元器件放置状态，若不再需要放置同样的元器件，可单击鼠标右键退出元器件放置状态，如图2-6所示。
（3）调整元器件位置。按设计要求排列元器件，首先用鼠标单击所要移动的元器件，则该元器件处于被选中状态，此时光标成十形状，单击所需移动的元器件的同时拖动该元器件到合适位置，松开鼠标，即可实现元器件的移动。按此方法调整其他元器件，调整后的效果如图2-7所示。
(4)　设置元器件属性。将光标移到要修改的参数上方，用鼠标左键双击，将弹出属性对话框。以设置电阻R1为例，双击R？，弹出图2-8所示Parameter Properties对话框，在“Valuer”文本框中填入R1。双击Res2，弹出图2-9所示对话框，如果希望些参数不显示，去掉“Visble”（可视）复选框前的勾。其他的修改与此相同，这里就不再重复。按此方法设置其他元器件的属性，设置后的效果如图2-10所示。     (5) 连接导线、放置电源与接地。选取布线工具栏中的布线工具，此时光标变成十字形状，按下Tab键设置线型与颜色，如图2-11所示。
选取导线的设置为默认值：颜色为蓝色，宽度为Small。将光标移至需要布线的元器件的一个引脚，单击鼠标左键，然后拖动鼠标到另一个元器件的引脚，单击鼠标左键，再单击鼠标右键，即完成该段导线的绘制。放置电源、接地与网络标签，可以单击工具栏中的、和按钮，鼠标将变成十字形状，将电源、接地及网络标号移至合适位置，单击鼠标左键，即可完成绘制。按上面的方法连接元器件，连接后的效果如图2-12所示。
（6） 更新元器件编号。若电路原理图设计完成后，需要对元器件进行重新编号。通常在“Annotate”对话框中实现。执行Tools→Annotate命令，将弹出如图2-13所示的对话框。
在该对话框中单击按钮，将出现如图2-14所示的浏览器信息。
单击OK按钮，可将原理图中的元器件编号自动复位，如图2-15所示。
单击按钮，系统将自动更新元器件列表，弹出如图2-16所示的元器件序列号变更提示信息。 单击OK按钮系统将自动更新元器件序列号，如图2-17所示。
单击按钮，系统在变更列表的基础上生成更为详细的元器件变更列表，如图2-18所示。

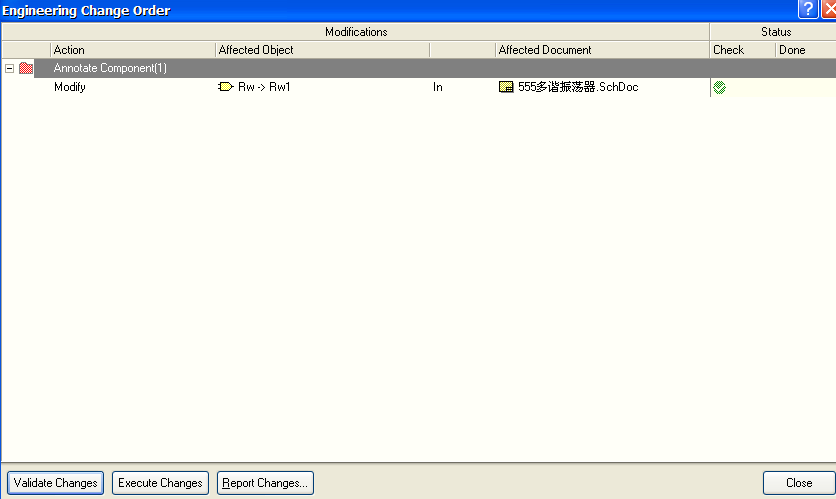

单击元器件变更表中的按钮，来确认元器件变更的有效性，若有效，在“Status”栏中的“Check”选项中是对钩，如图2-19所示。 确认元器件变更的有效后，单击按钮，可以实现元器件的自动编号，如图2-20所示。
（7） 保存文件。执行File→Save  As命令，进行保存即可。

【练习】
参昭范例要求绘制如图2-21所示的单片机最小系统电路图。
