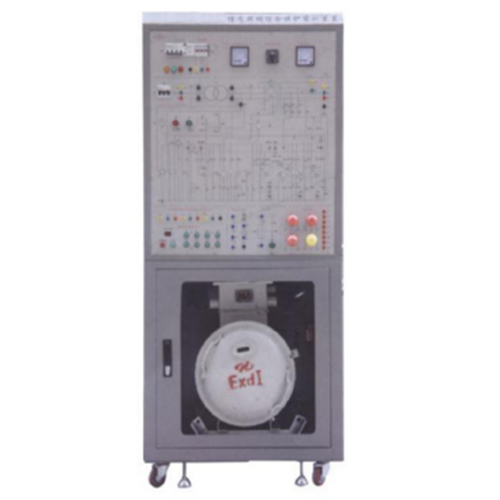

YUYMK-20型煤电钻综合保护实训装置

产品说明
煤电钻综合保护实训装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。根据实际ZBZ系列矿用隔爆型煤电钻综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握煤电钻保护装置的故障检测与维修，使学员熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。
实训项目：
熟悉煤电钻综合保护装置的工作原理
熟悉煤电钻综合保护装置常见故障的排除方法
技术性能及配置：
1.输入电源：三相四线~380V±10%50Hz
2.相间短路装置分断时间：<0.1s
3.单相漏电整定电阻：2kΩ±20%
4.单相漏电闭锁电阻：4kΩ±20%
5.单相经1kΩ电阻接地装置分断时间：<0.25s
6.绝缘告警10kΩ，误差±20%
7.装置容量：<1kVA
