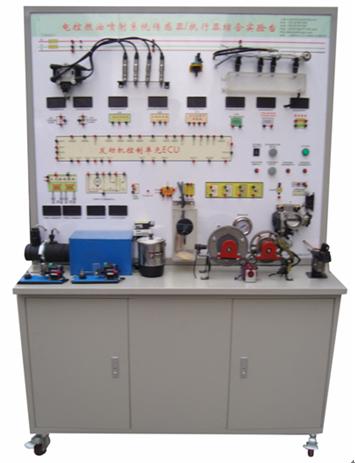

汽车传感器与执行器示教板
2017-06-10 19:29YUY-6945汽车传感器与执行器示教板
（一）产品简介
本产品选用全新大众AJR发动机传感器与执行器系统材料为基础制作，模拟发动机运转，演示发动机传感器与执行器系统的工作过程；
本示教板功能齐全、操作方便、安全可靠。
本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
发动机电控单元、防盗控制单元、防盗钥匙、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或
12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
（三）功能特点
1．面板上绘有完整的发动机传感器与执行器系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压
电阻、频率等。
电阻、频率等。
2．操纵开关及按钮，可真实演示发动机各传感器与执行器的工作过程。
3．数显表显示各传感器信号电压值。
4．发光二极管显示工作元器件状态。
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6．防盗匹配等操作。
7．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
8．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
9．装有诊断座，可读取故障码与数据流等。
（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
