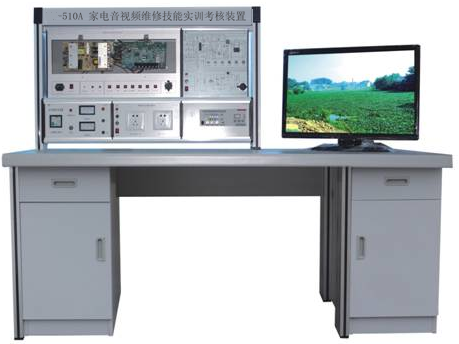

YUY-510A家电音视频维修技能实训考核装置
家电音视频维修技能实训考核装置是根据劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》及职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
一、基本配置及功能：
本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。电源控制屏对整个实训台的供电系统进行控制，当漏电电流>30mA时，实训台整机断电；电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出，为电视机提供彩色信号；智能考核系统由上位机考核管理软件、下位机答题系统、网络总线组成，整个教室联成网络，老师可以通过上位机软件对学生实训台一对一、一对多等多方式发送故障试卷，并可以进行评分、收卷等操作；液晶电视检测系统为学生分析故障和检测的实训平台。
实训内容：共设有十二项故障，有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。
通过在本装置上进行故障排查实操练习，可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等；并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法；并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等，为踏入社会工作打好基础。
二、创新特色
1、本实验台为铝合金骨架，结构牢固、规格标准、外型美观大方。现已拥有12项专利，其中外观设计专利8项，实用新型专利4项。
2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。
3、实验“挂箱”采用隐藏式导轨结构（国家专利），装卸方便，做到面板无磨损，确保使用质量。
4、实验屏采用“帘幕”防尘结构（国家专利），延长使用寿命。在装置的下方是一条长1米多长的磁条，使得防尘幕可以与最低处吸合，把实验模块全部保护在内。
5、液晶电视可独立使用：本装置实训操作并不针对电视机内构件，而是另外一套经过故障镜像的组件。此设计可以保证不会因为学生的误操作而影响液晶电视机，保证液晶电视的使用寿命。另外在电视机背部插接上通过本公司专门设计的故障消除接口，电视机还可以移动至其他地方正常使用。
6、扩展性能强：本实训台采用挂箱式结构，便于升级扩展。可以扩展全自动洗衣机、电饭煲、洗碗机、微波炉、消毒柜、电风扇等几项小家电维修项目。只需增配相应的实训挂箱和部件即可。
7、智能考核系统：联机状态下，所有学生台与教师台联成网络。老师可以进行发卷、收卷、评分等操作，便于实验室管理。
三、技术性能
1、输入电源：单相三线制AC220V±10% 50HZ
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：1650mm×660mm×1600mm
6、康佳液晶电视，亮度500cd/m
2,反应时间＜16ms，液晶电视型号用户可自定义。
7、彩色信号发生器：PAL-D/K信号制式，共有100频道射频输出和全电视视频输出。共有圆、点、格、黑白格、彩色、单色等16种彩色信号形式，可通过按键直接选择。
8、实训桌：整体结构采用铝合金框架落地台式，并设有防尘帘幕，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1、认识液晶电视的内部结构
2、认识液晶电视中各主要单元的基本结构
3、液晶电视整机工作原理
4、电源电路板总原理框图
5、EMI滤波器及整流滤波电路
6、开关变压器
7、PWM控制器FAN6755
8、FAN6755供电电路
9、FAN6755掉电、过压保护电路
10、FAN6755驱动输出与过流保护电路
11、FAN6755反馈电路
12、高压逆变电路原理框图
13、控制器KA7500C
14、液晶电视机主电路板工作原理
15、液晶显示屏工作原理
16、液晶电视机电源板检修思路
17、液晶电视机数字主板检修思路
18、液晶电视机的基本检修方法
19、重要器件的检修方法
20、电源输出异常检修方法
21、背光灯异常检修方法
22、有图像无声音故障检测
23、键控/遥控无效的检测流程
24、声音正常，蓝屏的检测流程
25、智能考核软件的使用
五、配置清单
|
序号 |
名称 |
数量 |
说明 |
备注 |
|
1 |
液晶电视 |
1台 |
|
康佳24寸液晶电视 |
|
2 |
存储柜 |
2台 |
|
|
|
3 |
铝合金实验台 |
1台 |
|
|
|
4 |
电源挂箱 |
1台 |
|
带漏电保护 |
|
5 |
电源输出挂箱 |
1台 |
|
|
|
6 |
液晶电视电源考核板 |
1块 |
|
|
|
7 |
液晶电视主板考核板 |
1块 |
|
|
|
8 |
液晶电视智能答题器 |
1块 |
|
|
|
9 |
万用表 |
1只 |
数字式 |
|
|
10 |
一字螺丝刀 |
1把 |
|
|
|
11 |
十字螺丝刀 |
1把 |
|
|
|
12 |
实验导线 |
5套 |
|
|
|
13 |
绝缘胶布 |
5卷 |
|
|
|
14 |
保险丝 |
20个 |
5A |
|
|
15 |
静电烙铁 |
1只 |
|
|
|
16 |
导电膜烙铁 |
1只 |
|
|
|
17 |
真空吸附笔 |
1只 |
|
|
