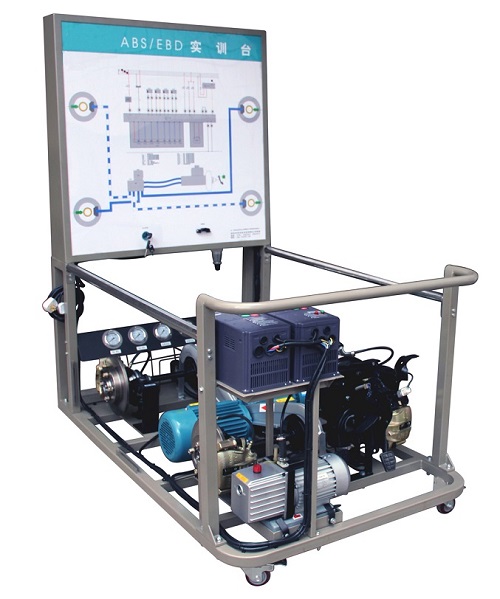

YUY-JG43大众帕萨特汽车ABS/EBD制动系统实训台

一、产品简介
该设备采用大众帕萨特汽车ABS/EBD制动系统为基础，配有ABS/EBD系统工作原理图，真实展示紧急制动时ABS/EBD系统工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构汽车底盘构造与维修实训的教学需要，完全满足对ABS/EBD制动系统的结构组成、动作演示等教学功能。
二、功能特点
1.真实的汽车ABS/EBD制动系统实物为基础，完整展示ABS/EBD制动系统的组成结构。
2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS/EBD系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS/EBD系统的工作过程。
3.实训台面板上绘有彩色喷绘电路图和液压管路图，喷绘图由3mm厚有机玻璃保护，学员可直观对照电路图和ABS/EBD制动系统实物，认识和分析控制系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有6个压力表，可实时显示制动总泵和四个制动分泵的液压变化。
6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8.配备智能化故障设置和考核系统：
1)采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有专利技术，系统稳定、不易感染病毒。
2)不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题(教师出题方式：通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”，输入密码进入出题设置故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”，“短路故障”，“接触不良”三种故障类型；学生答题方式：进入主功能菜单选“学生查找故障技能考核”，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行回答，如果答题正确系统响应“正确！故障排除”；如果答题错误，系统提示“不正确！请再检查”，对每道题的允许答题次数可由老师设在1~10次范围内)。带有与设备相适应的试题库，试题库可根据用户的要求进行编辑。
3)高清淅3.8寸(0.225×0.225点)的液晶显示屏，中文菜单式操作界面，人机对话友好。只需4个操作按键，操作简单快捷。
4)可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象，能够设置与控制模块脚有关的各种常见故障，可根据设备使用要求调整故障设置点的数量和类型。
5)安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
三、技术参数
1.外形尺寸：1600×1000×1800mm(长×宽×高)
2.驱动电源：三相四线(三相五线 380V±10% 50Hz)
3.外接电源：交流220V±10% 50Hz
4.工作电压：直流12V
5.工作温度：-40℃～+50℃
6.主油道压力表：0～250kg/psi
7.制动分泵压力表：0～100kg/psi
8.变频器：
型号：CHE100-004G/5R5P-4
功率：4KW/5.5KW
输入：AC 3PH 380V±15% 50/60Hz
输出：9A/13A AC 3PH 0～380V 0～400Hz
9.三相异步电动机：
型号：YT 100L2-4
电压：AC 220V/380V 50Hz
电流：11.8A/6.8A
功率：3KW
转速：1420r/min
10.真空泵：
型号：RD-2
电压：AC 220V 50Hz
功率：370W
抽气速率：48L/min
极限压力：6.7×10-2Pa
转速：1400r/min
进气口径：Ø8
用油量：1L
噪声：≤68
四、基本配置

序号	名称	规格型号	单位	数量
1	检测控制面板(带3mm厚机玻璃保护)	装有各种检测端子以及彩色电路图和液压管路图	套	1
2	ABS/EBD控制单元总成	大众帕萨特	套	1
3	诊断座	OBDⅡ	个	1
4	点火开关		个	1
5	制动总泵		套	1
6	制动分泵		个	4
7	刹车碟		个	4
8	刹车皮		个	4
9	外球笼		个	4
10	半轴杆		条	4
11	左右/前车速传感器		套	1
12	左右/后车速传感器		套	1
13	驱动链条		条	2
14	真空大力鼓		套	1
15	制动踏板		套	1
16	主油道压力表	0～250kg/psi	个	2
17	制动分泵压力表	0～100kg/psi	个	4
18	变频器	CHE100-004G/5R5P-4	台	2
19	三相异步电动机	YT 100L2-4	台	2
20	真空助力泵	RD-2	套	1
21	智能化故障设置和考核系统	YUY-688	套	1
22	移动台架(带自锁脚轮装置)	1600×1000×1800mm(长×宽×高)	台	1
