一、装置概述：
制冷制热智能实训装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求，结合生产实际和职业岗位的技能要求，按照职业院校的教学和实训要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
该装置也适合制冷及相关专业初级、中级工的鉴定考核及实训。

二.装置的技术参数
1．电源：AC 220V±10%   50Hz
2．额定输入功率：800W
3．压力：空调1.4～1.6MPa    冰箱0.2～0.5MPa
4．额定输入电流：空调2A   冰箱1A
5．制冷剂：空调R22    冰箱R134a
6．外形尺寸（大约）：1525mm×755mm×1435mm
7．安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8．环保：材料选用符合国家相关环保标准
三.设备功能特点

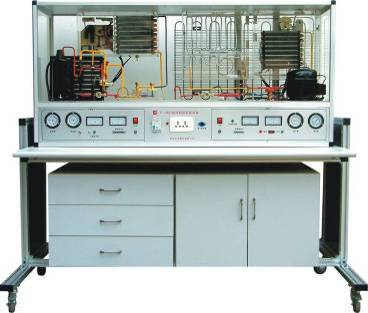

制冷制热智能实训考核装置采用卧式结构，分为热泵式分体空调和电冰箱两个部分，制冷管道分层次纵向展开而变得简洁明快，从而使复杂的制冷结构变得非常容易掌握，电冰箱采用直冷和风冷两种结构形式，便于学生全面了解电冰箱结构特点和工作原理；空调采用指示灯显示设置温度和蒸发器当前空气温度，直接展示空调的温度控制原理，而使得学生轻松掌握。冰箱设置了多个常见故障点，空调设置了18个常见故障点，通过故障检测板对故障进行检测和查找。
采用计算机智能化考核系统进行故障的设置和考核，该系统具备学生登录、老师发卷、自动设置故障、自动评分、成绩统计、分数保存和打印等功能，大大减轻教师的故障设定、评分、统计等工作量，是一套国内新颖、先进的考核系统
四.装置提供的实训项目有：
制冷制热智能实训装置提供的电冰箱部分实训项目
1)电冰箱输入电源断路；
2)制冷压缩机过热保护器断路；
3)电冰箱冷风扇电机绕组断路制冷压缩机启动继电器PTC断路；
4)电冰箱冷藏室照明灯灯丝断路；
5)PTC启动器短路
6)电冰箱冷藏室门开关断路；
7)电冰箱温度控制器断路；
8)电冰箱制冷系统脏堵；
9)电冰箱制冷系统冰堵；
10)电冰箱除霜定时器计时电机断路；
11)电冰箱除霜温度保险丝断路；
12)电冰箱除霜加热管断路；
13)电冰箱除霜定时器常闭触点断路；
制冷制热智能实训装置提供的空调部分实训项目有：
1)整流二极管断路；
2)7812稳压管输出断路；
3)室内风机过热保护器断断路；
4)变压器初级线圈断断路；
5)低压保护继电器断路；
6)高压保护继电器断路；
7)遥控接收器+5VDC断路；
8)压缩机控制继电器触点断路；
9)室内风机高风挡控制继电器断路；
10)四通换向电磁阀控制继电器触点断路；
11)四通换向电磁阀电磁线圈断路；
12)温度传感器断路；
13)温度传感器短路；
14)室内风机启动电容器断路；
15)制冷压缩机吸排气串气故障；
16)过热过载保护器断路；
17)压缩机运转绕组断路；
18)室外冷凝风机断路；
五.装置的配置

序号	名称	主要技术指标	数量	单位
1	制冷制热实训台架	1300780750mm	1	套
2	热泵式分体空调制冷系统模拟装置	其中包括一个全封闭式压缩机，冷凝器、毛细管、蒸发器，液视镜等	1	套
3	电冰箱制冷系统模拟装置	全封闭式压缩机，冷凝器、蒸发器液视镜、毛细管等	1	套
4	热泵式分体空调控制电路板		1	套
5	直冷电冰箱控制电路板		1	套
6	风冷电冰箱控制电路板		1	套
7	空调故障设置板		1	块
8	电冰箱故障设置板		1	块
9	空调故障检测板		1	块
10	风冷电冰箱电路		1	块
11	风冷电冰箱故障检测板		1	块
12	空调流程板		1	块
13	冰箱流程板		1	块
14	智能化考核系统		1	套
15	制冷教学软件		1	套
