YUY-RJ12新能源汽车驱动电机测试台

概述
磁粉测功机测试系统主要磁粉测功机、测量仪器仪表、机械夹具等、控制柜等组成，采用高精度的转矩传感器、转速传感器采用60脉冲；整机灵敏度高，负载转矩稳定性和测试重复性好；测试参数：电压、电流、输入功率、转矩、转速、输出功率、效率，系统具有手动测试方式（此方式可不连接电脑操作），即负载通过手动调节，数据手工记录或采集，数据可锁定；测试软件操作简单易学，通过电脑可实现手动、自动等测试方式，测试结果可进行曲线绘制，并可将数据导出；测试结果：电机测试数据以报表或曲线方式显示或找印，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择。
硬件组成
1、ZF20KB磁粉测功机（标配安装夹具一套，校准量臂砝码一套）、三维调节台；
2、测量仪器仪表：NX6000测功机控制器、NX1000C直流电参数测量仪、立式控制柜
3、软件及接口（标配）
4、工控机及显示器（带有串行口）
指标参数
NX1000C直流电参数测量仪：

NX1000C直流电参数测量仪

参数	技术指标
电压	0-300V±（0.4％读数＋0.1％量程）
电流	0-50A±（0.4％读数＋0.1％量程）
功率	±（0.4％读数＋0.1％量程）
电源	AC220V±10％，50Hz±2％

NX6000测功机控制器

参数名称	技术指标
转速范围	0～20000rpm
转矩范围	10mN·m～200N·m（共18个量程，手动切换）
转速精度	±0.2％
转矩精度	±0.5％

测功机使用参数：
1）磁粉测功机
①环境温度：0℃-50℃
②相对湿度：≤80%
③测试数据精度：转矩≤0.5%转速≤0.2%
④风冷却/水冷却。

●磁粉测功机

型号	测试范围		连续运行 功率(W)	短时运行 功率(W)	中心高(mm)	外形长*宽*高（mm）	重量 (Kg)
	转矩(N.m)	转速(rpm)
ZF20KB	20	0-3000	2000	4000	180	750*340*340	80

测试软件

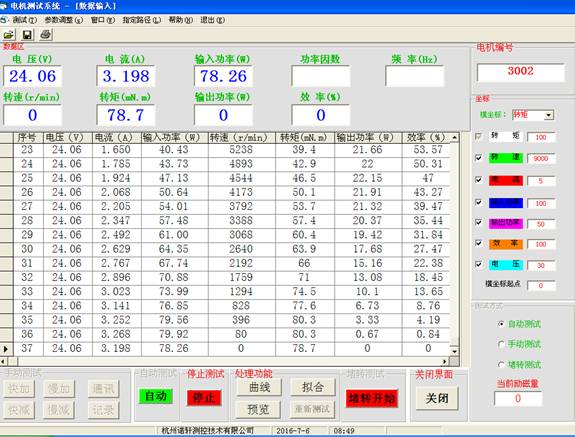

1）数据界面：

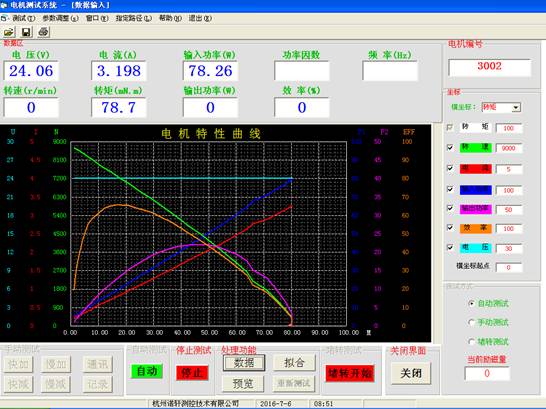

2）曲线界面

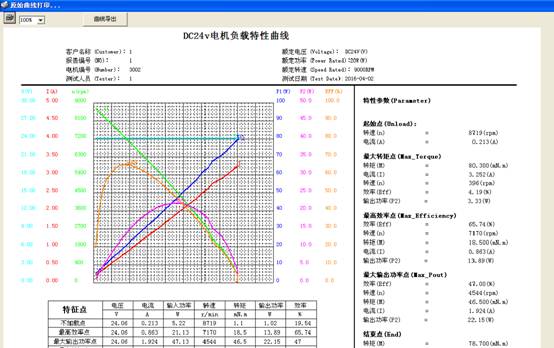

3）报表界面

实物参考：（控制柜为立式柜）

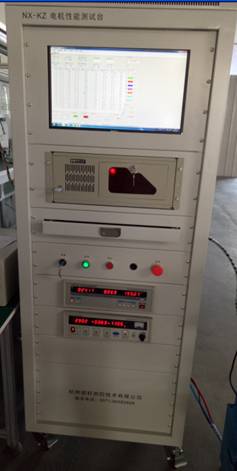

图1立式控制柜

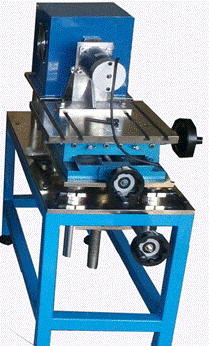

图2磁粉测功机配三维调节台参考

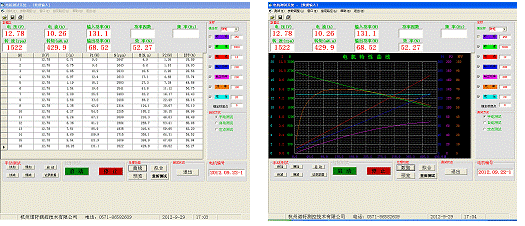

图3测试软件（参考图）
产品配置清单

产品名称	规格 型号	计量 单位	数量	备注
直流电参数测量仪	NX1000C	台	1	直流电参数（电压、电流、功率）采集（300V、50A），精度：0.5级，通讯功能
测功机控制器	NX6000	台	1	转速、转矩采集、测功机负载励磁调节控制，精度：转速：0.2级，转矩0.5级。通讯功能。
磁粉测功机	ZF20KB	台	1	20N.m,连续运行功率：2000W,短时运行功率：4000W最高转速：3000r/min。配标定夹具、电机安装夹具。
三维调节台	三维调节台	套	1	上下调节，左右调节，前后调节，配套磁粉测功机使用。
控制柜（立式）	NX-KZ	台	1	测试系统控制（按钮、开关、接触器电路、空气开关）,立式。
测试软件	VB8.0	套	1	测功机性能测试，数据、曲线、报表。
工控机、显示器	工控机、显示器	套	1	工控机，显示器（17寸）
